Модуль MT7688/MT7628 маршрутизатор основная плата Wi-Fi сетевой последовательный порт

Модуль MT7688/MT7628 маршрутизатор основная плата Wi-Fi сетевой последовательный порт

Тип 1 -- отверстие штампа, модуль JS7688, 8 м/64 м

Тип 2 -- отверстие штампа, JS7688 модуль, 16M/128M

Тип 3 -- отверстие штампа, JS7688 модуль, 32M/256M

Тип 4 -- отверстие штампа, JS7688 модуль, 32M/128M

Тип 5-штыревой разъем, JS7628 модуль, 16M/128M

Тип 6 --- штыревой разъем, модуль JS7628, 32 м/256 м

Тип 7 -- отверстие штампа, ZKT768P модуль, 16M/128M

Тип 8 -- отверстие штампа, ZKT768P модуль, 32M/64M

Описание товара

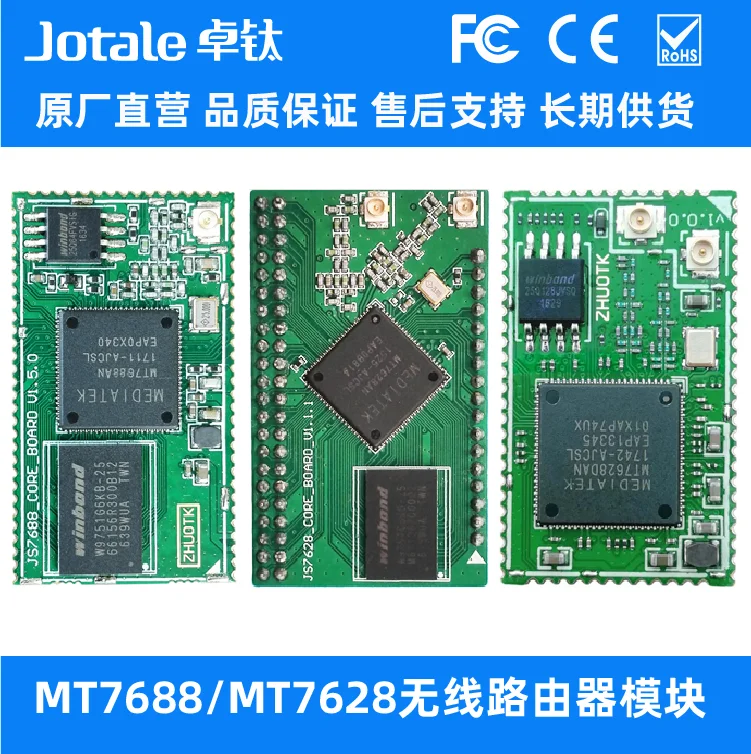

JS7628/JS7688/ZTK7628P основной модуль платы-это запатентованный wifi модуль на основе MTK (MediaTek) MT7628AN/MT7688AN/MT7628DAN SOC чип-решение, запущенное Hangzhou Zhuotai Technology Co., Ltd. Частота процессора до 580 МГц, встроенная Опциональная конфигурация RAM/FLASH, 300 м wifi, внешне ведет к хосту USB 2,0, GPIO, UART, I2S, I2C, интерфейсу sd-карты, SPI, PWM, Ethernet интерфейс, wifi Антенный интерфейс и т. Д.

Введение чипа

MT7628/MT7688-это новое поколение в отрасли 802.11n Wi-Fi AP/router system-on-chip solution (SoC), выпущенное MediaTek в конце 2014 года. Этот новый SoC обеспечивает высокую скорость передачи данных для приложений передачи данных, голоса и изображения в умном доме и потребляет гораздо меньше энергии, чем другие аналогичные продукты на рынке. MT7628 и MT7620 имеют одинаковую скорость wifi 2T2R 300M и богатые интерфейсы, но он имеет более низкое энергопотребление и более низкую стоимость чипа, чем MT7620. Он имеет специальные функции, такие как 3 последовательных порта и Выход PWM для приложений IoT. Его можно описать как обновленный продукт MT7620 (выпущенный в 2012 году). MT7628 и MT7688 (1T1R 150M wifi), выпущенные в том же году, являются одинаковыми чипами, а контакты и программное обеспечение этих двух почти полностью совместимы.

Особенности

Модуль имеет небольшой размер, низкое энергопотребление, низкое тепловыделение и стабильную производительность передачи wifi и сетевого порта. Запуск системы openwrt (linux) для долгосрочной стабильной работы. Периферийная схема модуля очень проста. Для получения точного результата нужно всего лишь для того, чтобы добавить 3,3 V DC источника питания, чтобы начать системы и может быть контролируется WI-FI. Он принимает позолоченный ряд интерфейса zhen, который может быть очень стабильно закреплен на нижней пластине.

Он может использоваться для умного дома, ip-камеры, VOIP, дистанционного управления, системы удаленного видеонаблюдения, портативного 4G маршрутизатора, аудио домофона, простого веб-сетевого сервера, простого FTP сервера, удаленное Скачивание, визуальный автомобиль с дистанционным управлением и многие другие приложения.

Разница между тремя моделями этого ребенка:

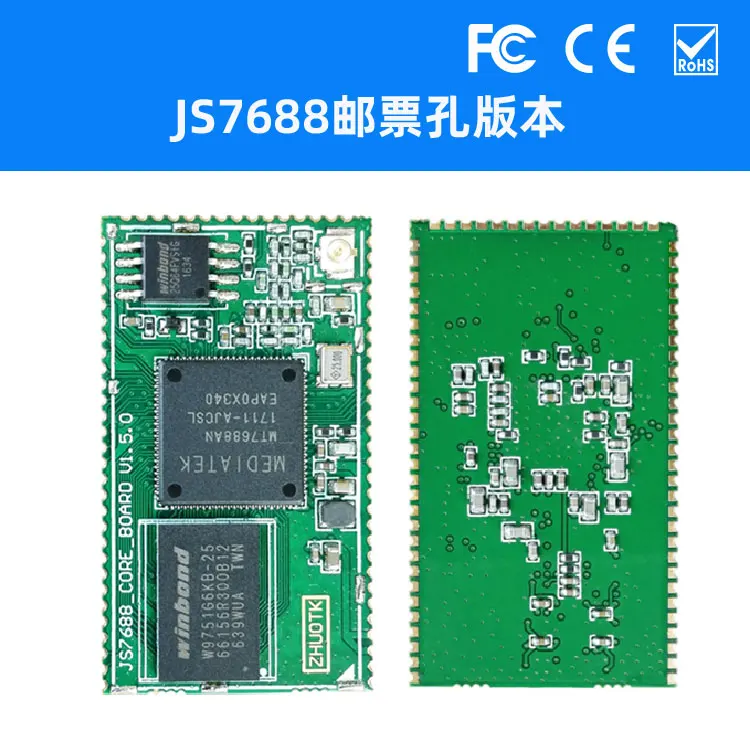

Плата JS7688 использует чип MT7688AN, который 150M wifi.

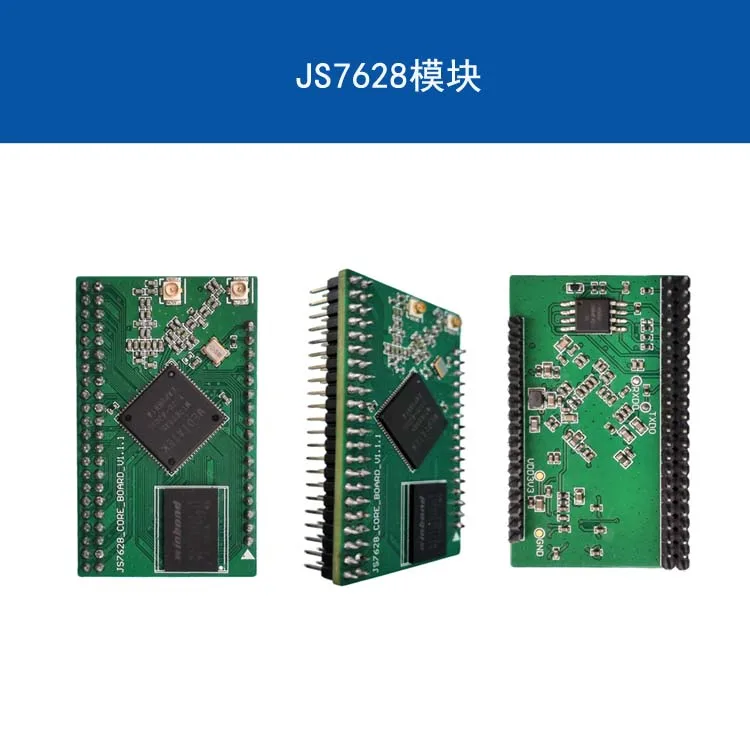

Плата JS7628 использует чип MT7628NN/AN, который составляет 300 м wifi, с более быстрой скоростью wifi и лучшим сигналом.

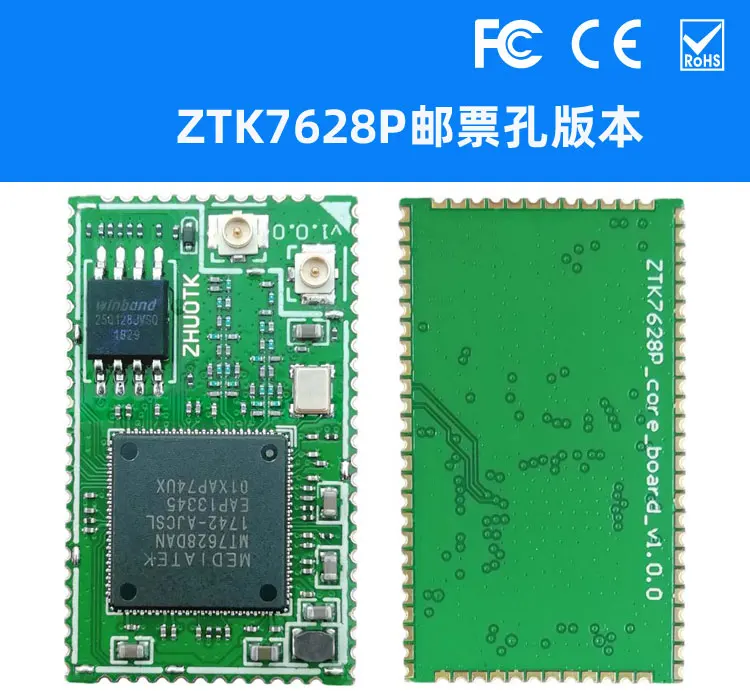

Плата ZTK7628P использует чип MT7628DAN, Встроенный 64 Мб оперативной памяти, 300 м wifi, скорость wifi быстрее, сигнал лучше.

Другие характеристики трех чипов точно такие же, и чипы и программное обеспечение полностью совместимы.

Описание ребенка:

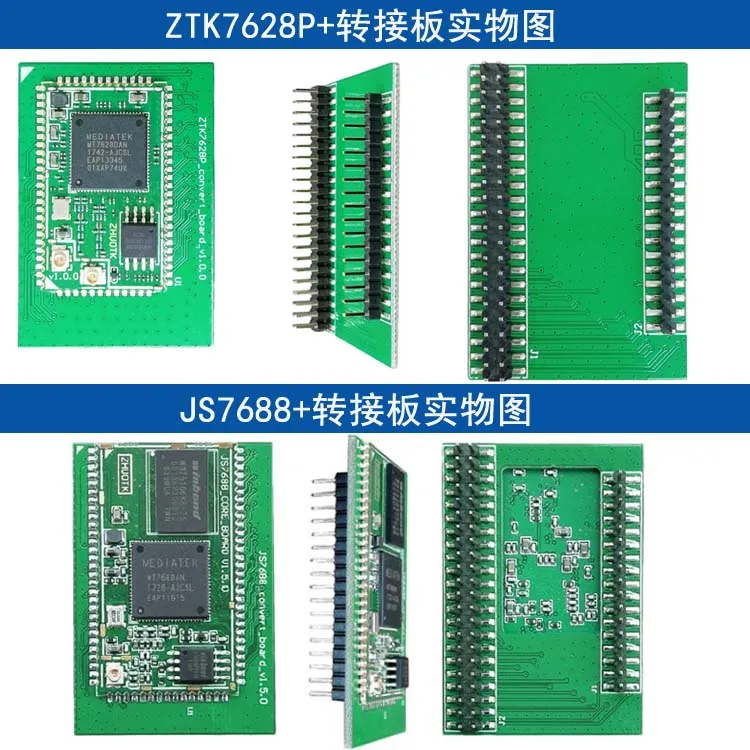

"Детали платы адаптера (без модулей)": плата адаптера PCB + строк должна быть сварена покупателем. Его можно сварить и комбинировать с соответствующим модулем штамп упаковка с отверстиями, и, наконец, подключить к плинтусу JS76x8. После сварки на главном изображении ребенка изображено физическое изображение.

Введение штифта и механический Размер

Механические Размеры серии JS7628 zhen

ZTK7628PModule Механические Размеры

JS7688Module Механические Размеры

Вспомогательная информация

Информация о основной плате включает руководство по модулю основной платы, прошивка openwrt для сжигания, исходный код openwrt и перекрестную цепочку инструментов (нет необходимости составлять исходный код openwrt, прямое развитие приложений). Посылка модуля и поддерживающее зеркальное изображение uboot предоставлены в основной информации о плате, но схематическая схема основной платы и исходный код uboot не включены. Чтобы приобрести базовую плату, вы можете обратиться в службу поддержки клиентов за схематическими данными нижней платы.

Рекомендуется приобрести совет по разработке JS7628 для быстрой оценки основной платы, что полезно для дизайна продукта.
