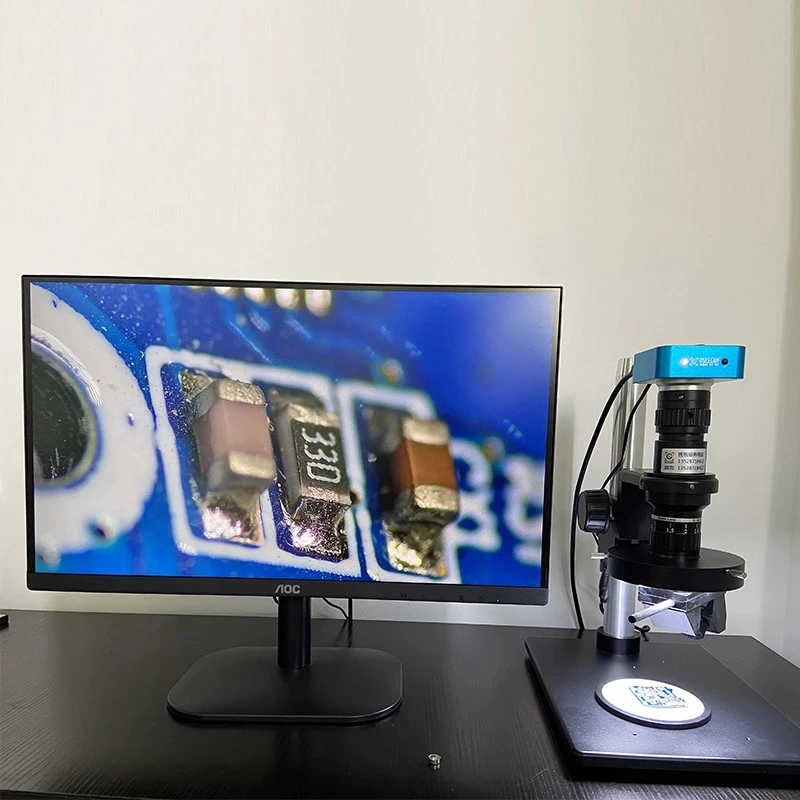

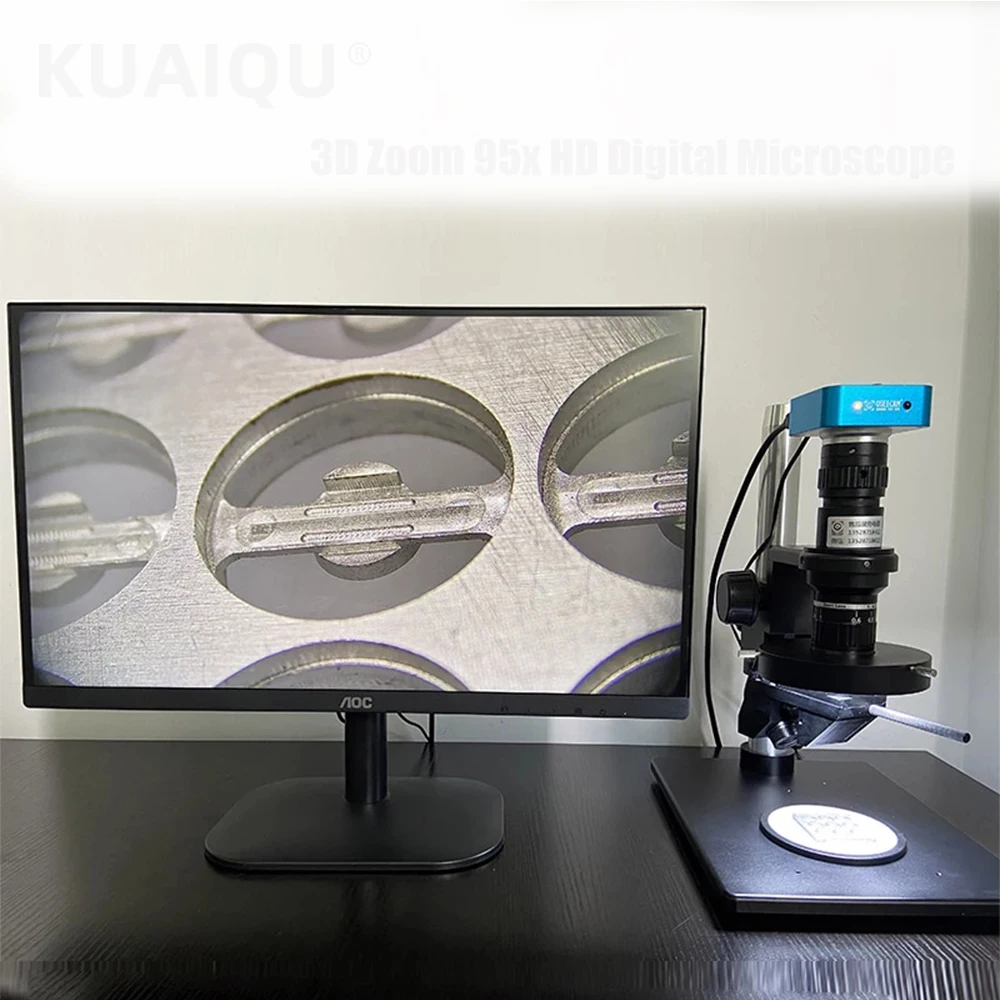

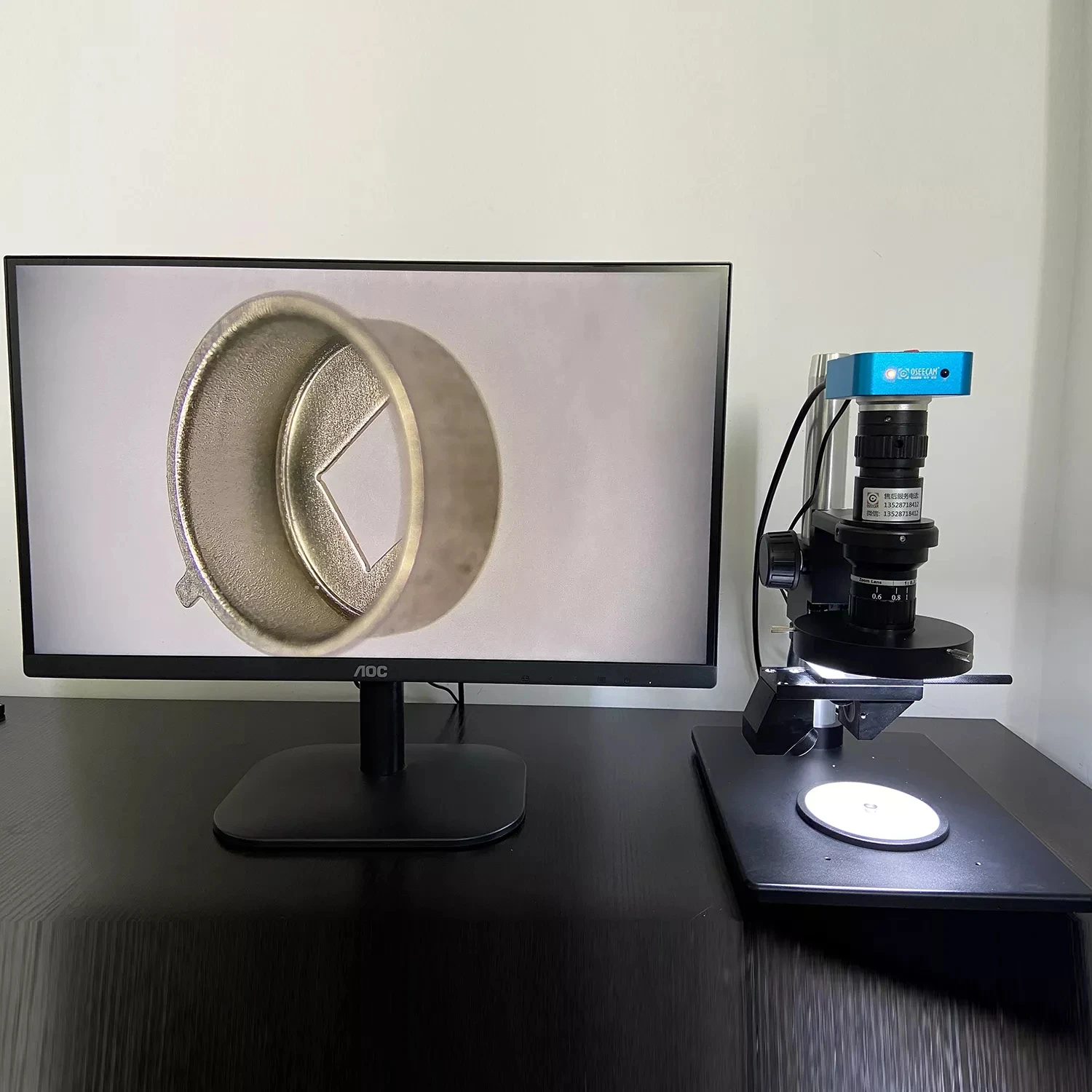

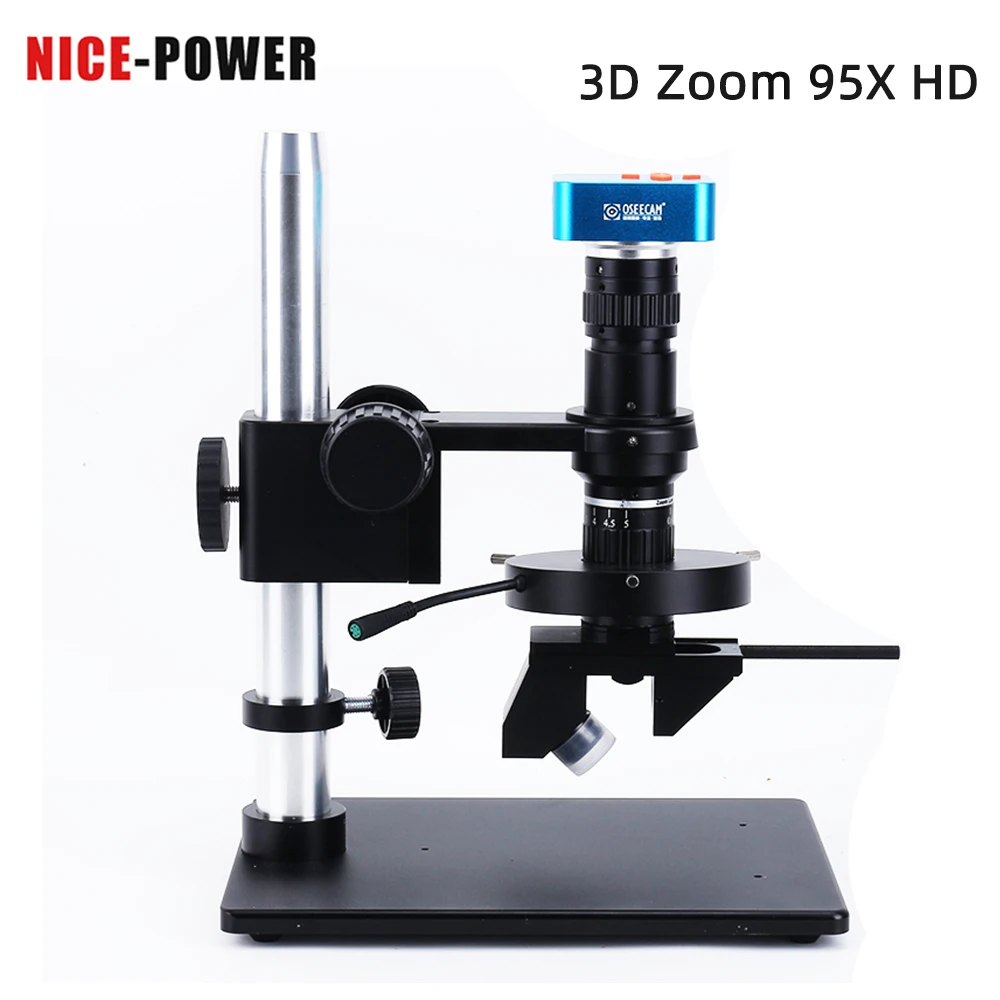

Профессиональный цифровой микроскоп с 3D зумом 95X HD набор со светодиодной

Профессиональный цифровой микроскоп с 3D зумом 95X HD набор со светодиодной

Этот инструмент является прецизионным оптическим инструментом. Для того, чтобы обеспечить полезный срок службы инструмента и правильное ежедневное техническое обслуживание, прежде чем использовать этот инструмент, я надеюсь, что вы можете прочитать это руководство внимательно.

1. Вопросы, требующие внимания
1. Не прикасайтесь к части объектива непосредственно пальцами, чтобы не испачкать объектив или не вызвать царапин.
2. Не разбирайте продукт или не изменяйте внутреннюю структуру самостоятельно, чтобы избежать неисправностей, которые влияют на использование.
3. Никогда не используйте органические растворители для очистки.
4. Если линзы грязные или влажные, вы можете смешивать их с промышленным спиртом, эфиром и соотношением 1:1 и протирать сухой, льняной тканью или профессиональной бумагой для линз
5. Не используйте и не помещайте прибор в условиях высокой температуры и высокой влажности, прямых солнечных лучей или вблизи источников тепла, пыльных мест или мест, где вибрирует столешница
Подходящая рабочая температура и влажность
Рабочая температура 20% ~ 80%
Температура хранения 0 ℃ ~ 35 ℃
6. Чтобы избежать возможных аварий с электрическим током, сначала отключите источник питания устройства при перемещении инструмента.
2. Технические характеристики
1. Основные особенности
(1) Этот 3D цифровой видеомикроскоп основан на оптической системе бесконечности.
(2) трёхмерный вращающийся обозреватель может наблюдать за объектом при вращении на 360 °. 2D и 3D наблюдения можно переключать вручную, вращение на 360 °, угол обзора объектива 45 °, при переключении между 2D и 3D наблюдением рабочее расстояние остается таким же, как около 86 мм. Нет необходимости перефокусировать, расположение центра остается прежним, непрерывное Масштабирование каждого увеличения-это четкие изображения.
(3) интерфейс CCD оснащен устройством тонкой настройки, подходящим для любой камеры CCD, и нет необходимости вращать корпус объектива и камеру во время тонкой настройки.
(4) поле обзора с самым низким увеличением может заполнить поле обзора камеры без черных краев, высокого разрешения и большой глубины поля.
(5) оптическая линза-это специально разработанный 1:8.3 объектив с непрерывным зумом, который может хорошо соответствовать требованиям диапазона наблюдения и увеличения.
(6) микроскоп Оснащен смарт-камерой 1/2 SONY HDMI 1080P, не требуется компьютер, не требуется установка программного обеспечения, и изображения могут быть сохранены непосредственно на u-диск.
(7) широко используется в таких отраслях, как микроэлектроника, Прецизионная электроника, прецизионное оборудование, стенки с глубокими отверстиями, естественные науки, Морфология животных и растений, идентификация в ходе следственных действий и т. д.
2. Параметры оптической системы

Параметры объектива:
Оптическое увеличение: 0,3-2.5X, 1:8.3 коэффициент масштабирования
Общее увеличение: 11-95X
Рабочее расстояние: 86 мм
Поле зрения (мм): 24*13,5-2,88*1,62 мм

2D/3D вращающийся зритель:
2D/3D бесплатное Ручное переключение
Рабочее расстояние остается прежним, нет необходимости перефокусироваться
После регулировки центра центр остается неизменным
360 ° свободный выбор, угол объектива 45 °

Параметры камеры:
1./2 "SONYCMOS, 60FPS, 1920*1080 Full HD выход изображения Встроенная программа, без компьютера, может непосредственно Сохранить изображение на U диск.
Оптический Размер: 1/2"
Разрешение: 1920x1080
Размер пикселя: 3,75 мкм
Частота кадров: 60 кадров в секунду
Регулировка цвета: ручная/автоматическая
Регулировка яркости: ручная/автоматическая
Метод хранения фотографий: u-диск (Поддержка различных емкостей u-диска)
Метод вывода: HDMI

Параметры источника: светильник
Контроль яркости: Управление четырьмя зонами, регулируемая яркость
Светильник Цвет: белый
Количество светодиодов: 208 шт.
Освещение: 15000 люкс
Длина волны: 455-457.5 нм
Выходное напряжение: 12 В
Выходная мощность: 8-10 Вт
Рабочее расстояние: 35-110 мм
Материал: алюминиевый сплав
Размер: внутренний диаметр 40 мм, внешний диаметр 106 мм, высота 19 мм

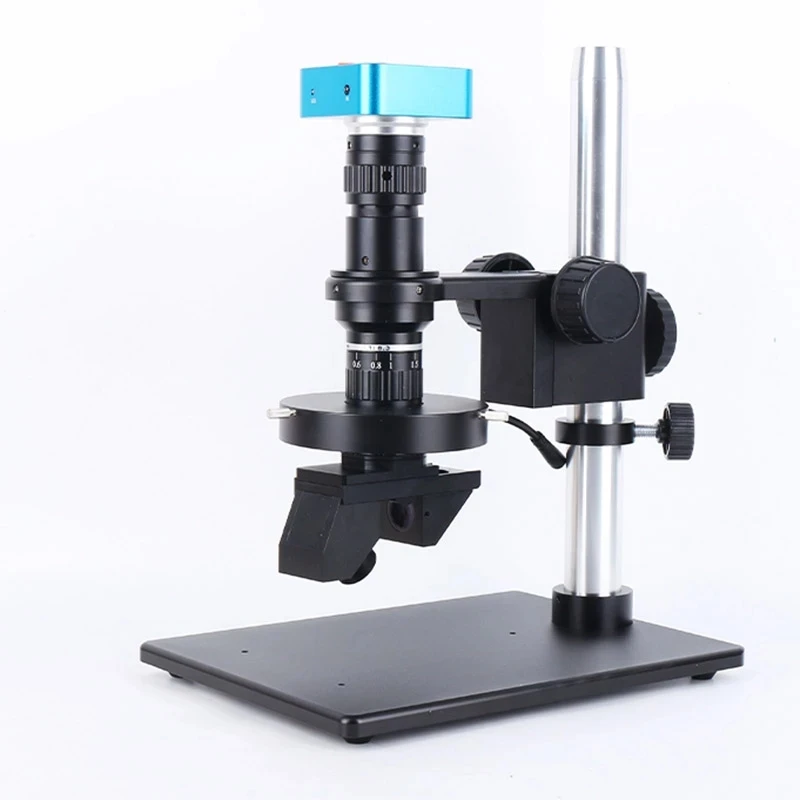

Параметры кронштейна:
Размер пола: 330*300 мм
Высота: 328 мм
Размер корпуса: 50 мм

Три инструкции по установке инструмента
1. Откройте посылка и тщательно выньте все аксессуары;
2. Чтобы установить кронштейн, сначала Установите колонну на нижнюю пластину, выкрутите три винта в нижней части колонны, вставьте ее в нижнюю часть и затяните.
3. Поместите экран дисплея в колонку и затяните винты, чтобы зафиксировать его;
4. Поместите фиксированное кольцо в колонку, затем поместите его в механизм фокусировки и затяните винты, чтобы зафиксировать его до подходящей высоты;
5. Выньте камеру и подключите ее к верхней части объектива, затянув нить;
6. Поместите объектив в подъемную группу. Поверните линию зума к пользователю и закрепите объектив гаечным ключом;
7. Подключите кольцевой светильник с четырьмя зонами к передней части корпуса объектива, сначала ослабьте три вкручиваемых винта на осветителе, наденьте его, а затем затяните;
8. Поместите 2D/3D трехмерный вращающийся зритель в нижний конец объектива и закрепите его с помощью гаечного ключа;
9. Подключите камеру к монитору с помощью кабеля HDMI, Подключите камеру к источнику питания 12 В, подключите мышь к одному usb-порту камеры, И подключите u-диск к другому usb-порту камеры. Дисплей и светильник с четырьмя зонами соответственно подключены к источнику питания 12 В.

Четыре, настройка инструмента и инструкции по эксплуатации
1. После установки прибора Проверьте правильность подключения, а затем включите питание.
2. После включения питания, камера индикатор питания светильник будет зеленого цвета, и цветовых настроек вашего монитора индикатор питания светильник будет синего цвета
4. Включите четырехзонная светильник переключателя источника, выберите светильник источник и регулировать яркость в соответствии с вашими потребностями. (Примечание: старайтесь не держать яркость в ярком состоянии в течение длительного времени, чтобы не уменьшить срок службы)
5. Отрегулируйте объектив до максимального увеличения 5.0X, отрегулируйте маховик фокуса кронштейна, так что передний конец основного зума 1X объективный объектив находится примерно на 86 мм от наблюденного образца. В это время изображение может отображаться на дисплее. Обратите внимание на увеличение или уменьшение источника на светильник. Яркость делает изображение в самом ясном состоянии
6. Отрегулируйте объектив до самого маленького увеличения 0,6x. На данный момент изображение не является четким. Регулируя маховик для тонкой настройки интерфейса CCD, настройте изображение на наиболее четкое
7. Повторите вышеуказанную операцию 5,6 дважды, процесс парфокальной обработки завершен, то есть, каждое увеличение зума имеет четкое изображение.
8. Далее вы можете выполнять 2D или 3D наблюдения
Специальное примечание: при выполнении трехмерного наблюдения сначала нажмите трёхмерный зритель на правую сторону, которая является двухмерным наблюдательным положением, затем Увеличьте и отрегулируйте ствол объектива на низкое увеличение, а затем найдите деталь, которая будет наблюдаться, и отрегулируйте ее положение до центра экрана. Отрегулируйте изображение с помощью фокусирующего ручного колеса, затем Отрегулируйте увеличение объектива до 0,6x или более, вытяните 3D зрителя, чтобы увеличить яркость источника, светильник И часть, которая будет наблюдаться, даст четкое 3D изображение, Который может поворачиваться на 360 ° для наблюдения, камера используется для стереозвука, а также может быть увеличена, регулируя увеличение корпуса объектива. В это время картинка всегда ясна и нет необходимости регулировать фокус.

5. Как настроить парфокальный и центр объектива
Поскольку невозможно гарантировать, что положение чипа каждой камеры совпадает с центром, когда каждая камера используется на объективе, Он должен быть отрегулирован через объектив, чтобы убедиться, что парфокальный непрерывный зум и центр изображения при каждом увеличением находятся в центре дисплея.

1. Метод регулировки фокуса объектива
1) может быть подготовлен микрометр для поперечного волоса
2) поместите микрометр под объектив для наблюдения, сначала Отрегулируйте увеличение до 5X, что является самым высоким увеличением (Регулировка зума маховика 1), И отрегулируйте подъемный маховик кронштейна, чтобы сделать изображение микрометра более четким.
3) затем Отрегулируйте маховик зума для регулировки увеличения до 0,6x, что является самым низким увеличением. На данный момент изображение не является четким. Регулируя тонконастраиваемый маховик интерфейса CCD, изображение перекрещивающихся волос является ясным.
4. Повторите работу более двух раз, процесс парфокальной обработки завершен, то есть, каждое увеличение зума имеет четкое изображение.

2. Метод регулировки центра
1) перед регулировкой центра, для регулировки центра необходимо завершить фокусировку объектива.
2) Включите функцию Перекрестия камеры, мы можем видеть, что Центр Перекрестия на дисплее является центром дисплея. Если камера не имеет функции перекрестия, вы можете вручную разместить отметку в центре дисплея, чтобы представить центр
3) поместите микрометр поперечного волоса под объектив для наблюдения, сначала Отрегулируйте увеличение до 5X, что является самым высоким увеличением (Отрегулируйте маховик зума 1), И поднимите маховик через Фокусировочный механизм регулировочного кронштейна, чтобы сделать микрометр Крест линии изображения яснее. Затем переместите Центр 4 перекрестных полос объектива микрометра в центр 5 перекрестий дисплея на дисплее, чтобы центры 4 и 5 совпадали точно.
4) затем Отрегулируйте маховик для увеличения до 0,6x, что является самым низким увеличением. В это время Центр 4 перейдет от центра 5. Затем слегка ослабьте три винта M4 на интерфейсе CCD (C интерфейс) и следуйте в соответствии с законом сдвига изображения, Затяните три винта M4 и переместите Центр 4 в центр 5, чтобы Центр 4 и центр 5 совпадали точно.
5) повторите вышеуказанные 3) и 4) операции. Завершите настройку центра. 2D/3D коммутационный Центр наблюдения остается неизменным
