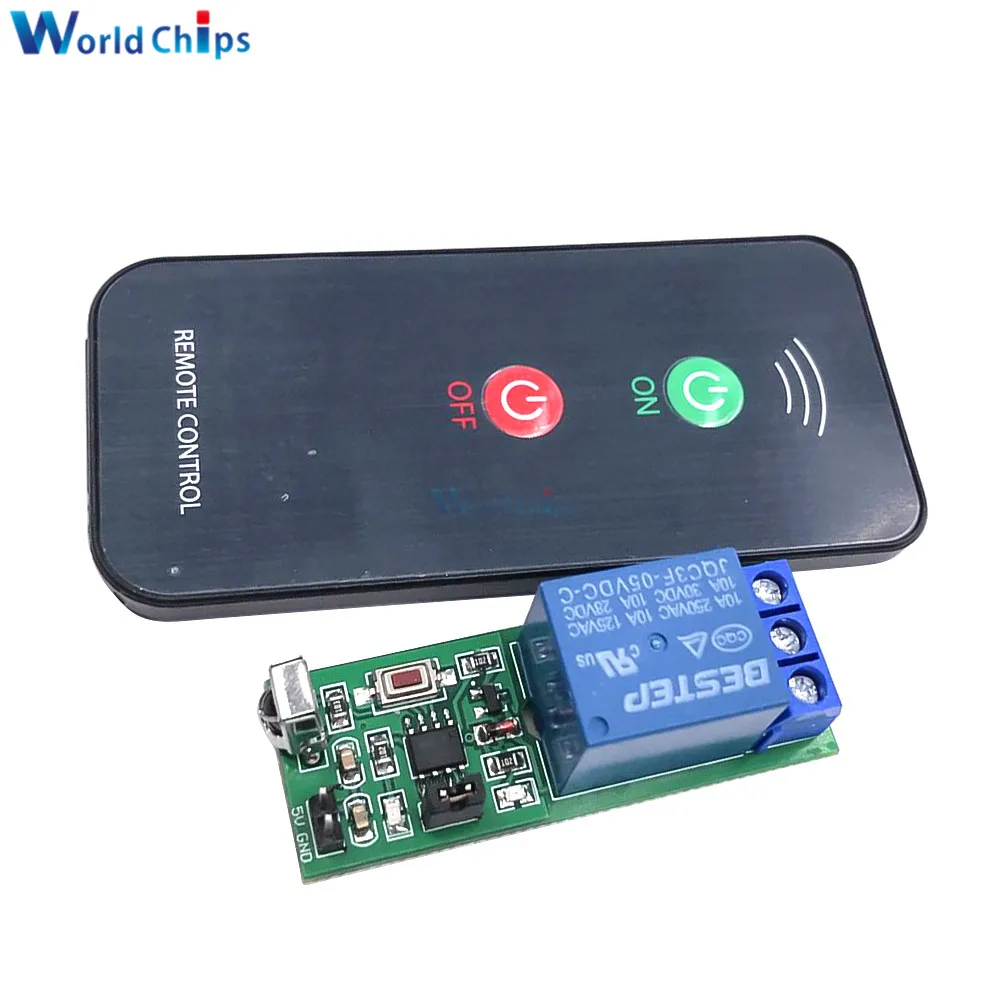

1-канальный инфракрасный пульт дистанционного управления 5 в 10 А релейный модуль

1-канальный инфракрасный пульт дистанционного управления 5 в 10 А релейный модуль

Особенности:

1. Модуль принимает подлинное высококачественное реле 10A, максимальная нагрузка интерфейса: AC 250 В/10A, DC 30 В/10A

2. Режим работы реле можно переключать через колпачок перемычки

3. Обучающий инфракрасный пульт дистанционного управления, может позволить микрокомпьютеру с одним чипом запоминать данные о ключевом значении ключа пульта дистанционного управления и позволить ему управлять переключателем реле

4. Крепежные болты для легкой установки

5. Теоретическое расстояние может достигать 8-12 метров, легко использовать

Обучающий инфракрасный пульт дистанционного управления, как следует из названия, позволяет микрокомпьютеру с одним чипом запоминать данные значения ключа пульта дистанционного управления и позволяет ему управлять переключателем реле. При повторном обучении хранимые ключевые данные могут быть изменены. Например, на этот раз вы используете пульт дистанционного управления. Если вы хотите использовать клавишу «8» для обучения, вы можете использовать «8» в качестве кнопки управления после успеха, и данные не будут потеряны после отключения питания. Если вы хотите использовать кнопку «9» в качестве элемента управления, вам нужно повторно изучить микроконтроллер и внести изменения.

Инструкции по модулю:

1. Включение, проводка правильная, светодиодный индикатор включен, модуль будет работать нормально через 5 секунд, и реле будет работать одновременно!

2. Нажмите и удерживайте кнопку в S1 кнопка, индикатор светильник не начнет мигать, модуль входит в режим обучения, нажмите любую кнопку на дистанционный пульт, индикатор светильник перестанет мигать и обучения в комплекте

3. Режим работы реле (самоблокировка или пробежка) можно переключать через колпачок перемычки

4. Пульт дистанционного управления имеет встроенный аккумулятор

Примечание: источника питания должен быть 5V, напряжение выше, чем 5,5 V будет гореть, микропроцессорная техника

Теоретическое расстояние составляет около 8-12 метров, но фактическое применение зависит от окружающих факторов окружающей среды и промежуточных препятствий (например, диафрагмы, стекла или других материалов). Принимающая головка принимает HX1838T (очень хорошее качество T версия, не общий эксперимент) используется приемная головка), может получить любые данные кода дистанционного управления на частоте 38K!

Примечание: пульт дистанционного управления большинства бытовых приборов может быть изучен и распознан, но пульт дистанционного управления кондиционером, non-38KHz пульт дистанционного управления не может быть изучен!

Список:

Релейный модуль X1

Пульт дистанционного управления X1
