TFE51.716 Еженедельный программируемый термостат

Еженедельный термостат с цифровым программированием с ЖК-экраном, который имеет 6 событий каждый день. Можно выбрать ручной режим и режим программы. Термостат рекомендуется для Управления Электрическими нагревательными устройствами или приводом вкл/выкл клапанов, используемым в водонагревании пола.

Термостат гласит:

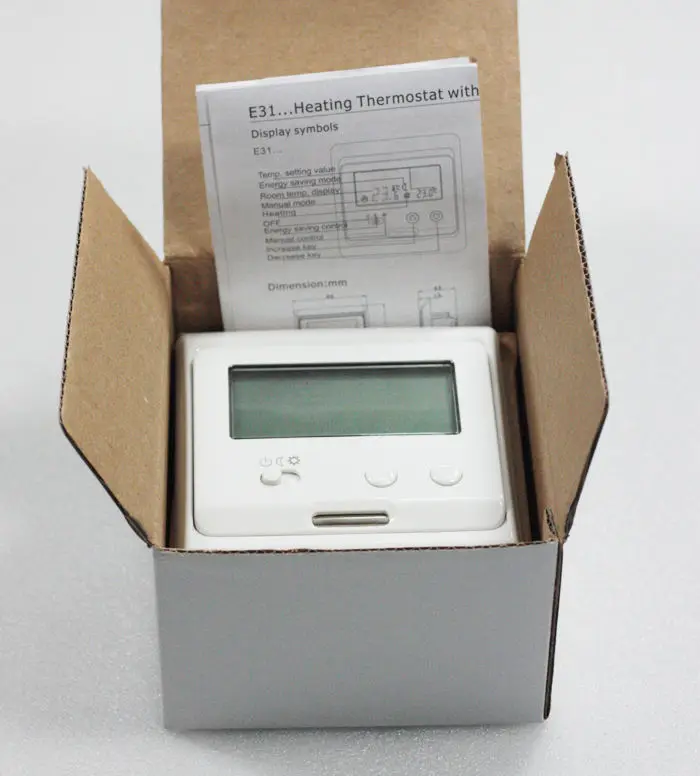

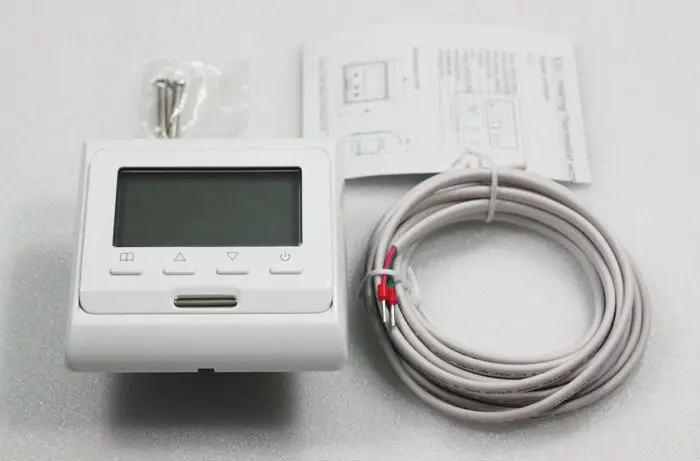

Упаковка включает в себя:

1. Инструкция по эксплуатации (на английском языке).

2, зонд с 3 м кабель для программирования.

3, термостат для сенсорного экрана серии TF E51.716.

Таблица выбора:

Модель

В настоящее время

Применение

TFE51.716

16A

Встроенный и напольный сенсор, еженедельная программа датчика предела пола

Параметры:

Напряжение: 220 В/230 В

Потребляемая мощность: 2 Вт

Диапазон установки: 5-90 градусов C (может регулироваться до 35-90 градусов C)

Ограничение: 5-60 градусов C (заводская установка: 35 градусов C)

Переключатель перепада: 0,5 10 градусов C настраиваемая (заводскими настройками 1 градусов Цельсия)

Температура окружающей среды: -5 50 градусов C

Защитный корпус: IP20

Материал корпуса: огнестойкий Поликарбонат

Инструкция по эксплуатации:

1) Вкл/Выкл

2) В режиме программы, контролируемом часами, нажмитеИлиВведите для временного управления.

3) вверхПо сравнениюДля регулировки значения температуры.

4) Пресс менюИ вышеВ течение 5 секунд, затем введите набор часов, выберите модифицированный пункт, нажав меню, Нажмите вверх/внизЧтобы изменить дату и часы, затем выключить, чтобы выйти.

5) Пресс менюЧтобы выбрать ручной режим или режим программы.

6) поочередно установить Отображение температуры и часов, комнатную температуру можно считывать напрямую.

7) Пресс одновременно В течение пяти секунд для включения/отключения ключа-функция блокировки-показывает блокировку. (Этот символ исчезнет, что показывает разблокировку)

Улучшенная Настройка (предпочтительно квалифицированное лицо):

Обычно готовят на монтажном термостате.

ПрессКлавиша одновременно нажмите кнопку включения при выключении питания

1ADJ: Температура калибровки

Нажмите + или клавишу для настройки проверенного значения

Регулируемый Масштаб: 9,9 градусов C

Повторно нажмите клавишу меню, чтобы перейти к следующему шагу.

2SEN: Сенсор режим

Нажмите + или-ключ, чтобы выбрать режим работы датчика

Вход: встроенный, выход: напольный датчик

Все: оба датчика, напольный датчик-это предельный датчик

Повторно нажмите клавишу меню, чтобы перейти к следующему шагу.

3LIT: изменить значение ограничения

Нажмите + или клавишу для изменения температуры.

Диапазон ограничения: 5-60 градусов C

Повторно нажмите клавишу меню, чтобы перейти к следующему шагу.

4DIF: переключатель дифференциальной настройки

Нажмите + или-ключ, чтобы изменить дифференциальный переключатель.

Диапазон регулировки: 0,5 10 градусов Цельсия.

Повторно нажмите клавишу меню, чтобы перейти к следующему шагу.

5LTP: запуск анти-замороженной функции при выключении питания

Нажмите + или-ключ, чтобы изменить существующую функцию анти-замораживания

Повторно нажмите клавишу меню, чтобы перейти к следующему шагу.

6PRG: Настройка режима выходного дня

Нажмите + или выберите выходной день

Режим 5/2 дня, режим 6/1 дня, режим 7 дней

Повторно нажмите клавишу меню, чтобы перейти к следующему шагу.

7RLE: потенциальная свободная выходная мощность и основная мощность одного и того же/другого способа.

Нажмите + или клавишу, чтобы изменить текущее состояние связи.

00: таким же образом. 01: по-разному.

Повторно нажмите клавишу меню, чтобы перейти к следующему шагу.

8DLY: время задержки потенциального свободного выхода

Нажмите + или-ключ, чтобы изменить время задержки связи

Диапазон: 0-5 мин

Повторно нажмите клавишу меню, чтобы перейти к следующему шагу.

9 хит: Макс. Настройка Температуры

Нажмите + или клавишу, чтобы изменить максимальное значение.

Диапазон: 35-90 градусов C.

Повторно нажмите клавишу меню, чтобы перейти к следующему шагу.

AFAC: сброс в заводскую настройку

Нажмите + в течение 5 секунд, пока не отобразится сброс на заводе

Выключение для сохранения настроек

Сенсор отказ

EO: Встроенный датчик короткого замыкания или отключения.

E1: Внешний датчик короткого замыкания или отключения.

При обнаружении ошибки E0/E1 термостат должен быть проверен до устранения ошибки.

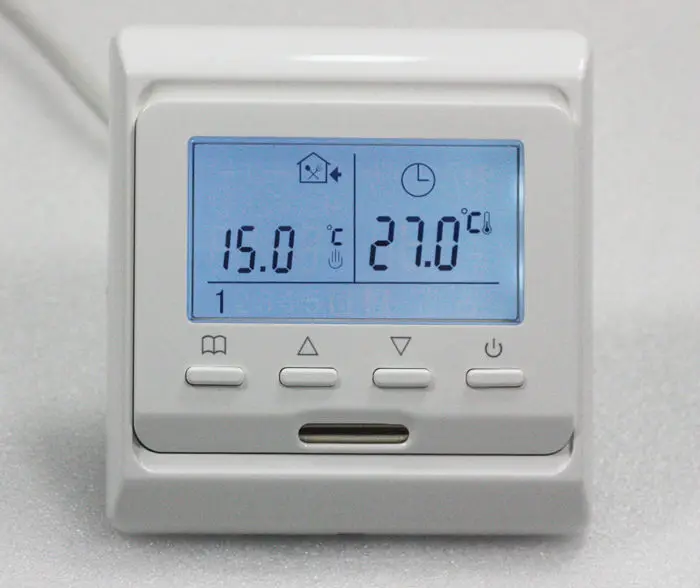

Дисплей символы

Размер: мм

Соединительный схема

Внимание:

Термостат, соединяющий электрическое нагревательное устройство, применяется для полной загрузки (3200 Вт) нагревательного кабеля высотой 2500 м над уровнем моря, И номинальная мощность внешней нагрузки должна быть меньше или равна 80% номинальной мощности термостата, когда в 2500 м до 4200 м высота.
