Название:SDIO 2,4 GHz 802.11n 1T1R Wi-Fi модуль

Номер модели : WG223

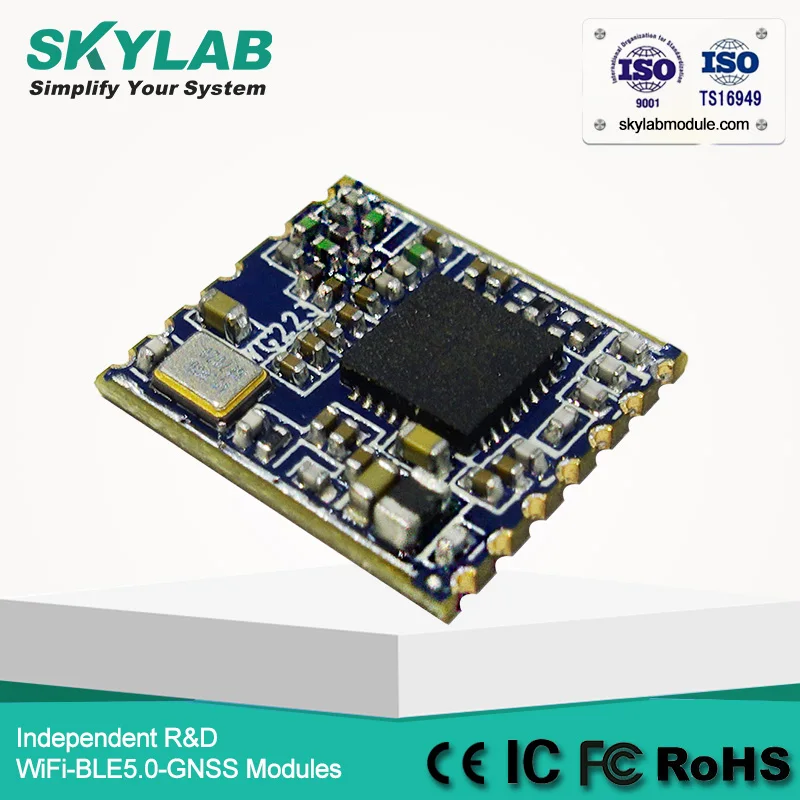

Модуль WG223-это высоко Интегрированный интерфейс SDIO (SDIO 1,1/2,0/3,0 совместимый) 2,4G 802.11b/g/n 1T 1R беспроводной LAN (WLAN) сетевой контроллер. Он имеет WLAN MAC, 1T1R способный WLAN baseband, и WLAN RF в одном модуле. WG223 обеспечивает полное решение для высокой производительности интегрированного беспроводного устройства локальной сети. Модуль требуется только внешний 3,3 В источника питания. Ниже представлен вид верхней части модуля.

Wi-Fi

◆ 802,11 b/g/n, скорость передачи данных до 150 Мбит/с.

◆ 1T1R WLAN для 2,4 ГГц.

◆ Интерфейс SDIO 1,1/2,0/3,0 для WLAN.

◆ 802.11e QoS повышение (WMM).

◆ 802.11i(WPA, PWA2).

Хост и периферийный интерфейс

◆ Соответствует SDIO 1,1/2,0/3,0 для WLAN с тактовой частотой до 100 МГц.

◆ Интерфейс GSPI для конфигурируемого endian для WLAN.

◆ GPIO (8 контактов).

◆ Один настраиваемый светодиодный штифт.

Поддерживаемые стандарты

◆ Совместимость с IEEE 802.11b/g/n WLAN.

◆ IEEE 802.11e QoS повышение (WMM).

◆802.11i (WPA, WPA2), Открытый, общий ключ и pair-wise key authentification service.

Аппаратные характеристики

Модель

WG223

Тип антенны

Штырь PCB

Решение для чипсета

RTL8189ES

Напряжение

3,3 V +/-5%

Размер (L×W×H)

14,0 мм * 12,5 мм * 2,4 мм

Беспроводные функции

Беспроводные стандарты

IEEE 802.11b/g/n/

Частотный диапазон

2412 ГГц --- 2484 МГц

Скорость передачи данных

IEEE 802.11b : 1,2, 5,5, 11 Мбит/с

IEEE 802,11g : 6,9,12,18,24,36,48,54 Мбит/с

IEEE 802.11n : MCS0--MCS7 @ HT20/2,4 ГГц

MCS0--MCS7 @ HT40/2,4 ГГц

Чувствительность приемника

HT40 MCS7 : -65dBm @ 10% в (MCS7) /2,4 ГГц

HT20 MCS7 : -66dBm @ 10% в (MCS7) /2,4 ГГц

54 м: -71dBm @ 10% за

11 м: -83dBm @ 8% за

Метод модуляции

DSSS (DBPSK, DQPSK, CCK)

OFDM (BPSK, QPSK, 16-QAM, 64-QAM)

Беспроводная безопасность

WPA/WPA2, WEP, TKIP и AES, WPS2.0, WAPI

Мощность передачи

IEEE 802.11n: 12dBm @ HT20/40 MCS7 /5 ГГц полоса

IEEE 802.11n: 14dBm @ HT20/40 MCS0 /5 ГГц полоса

IEEE 802.11n: 14dBm @ HT20/40 MCS7/2,4 ГГц

IEEE 802,11g: 16dBm @ 54 МГц

IEEE 802.11b: 18dBm @ 11 МГц

Поддерживается ОС

Windows XP/Win7/Linux/Android

Прочие ожерелья и подвески

Сертификация

RoHS, FCC, CE соответствие

Защита окружающей среды

Рабочая температура: -20 ℃ ~ 70 ℃

Температура хранения: -55 ℃ ~ 125 ℃

Рабочая влажность: 10% ~ 90% без конденсации

Влажность хранения: 5% ~ 90% без конденсации
