PZEM 004T новая версия TTL Modbus Мощность энергии Ватт метр AC 220V 0 10A электричество Вольт

PZEM 004T новая версия TTL Modbus Мощность энергии Ватт метр AC 220V 0 10A электричество Вольт

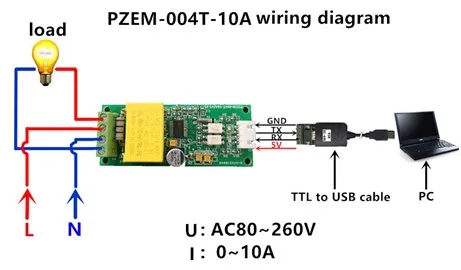

Мы предоставляем программное обеспечение для подключения его к ПК. Если вы хотите подключить его к другим терминальным устройствам, таким как PLC,SCM и так далее, пожалуйста, подготовьте Подходящий кабель и напишите программу самостоятельно.

Этот документ описывает спецификацию PZEM-004T модуля связи переменного тока, модуль в основном используется для измерения напряжения переменного тока, тока, активной мощности, частоты, коэффициента мощности и активной энергии, модуль Без функции отображения, данные считываются через интерфейс TTL.

PZEM-004T-10A: Диапазон измерений 10A (Встроенный шунт)

PZEM-004T-100A: диапазон измерения 100А (внешний трансформатор)

Очень важное уведомление:

Для этого продукта PZEM-004T, у нас есть обновленная версия, чтобы заменить старую версию. Старая версия была распродана и больше не производит. Обновленная информация:

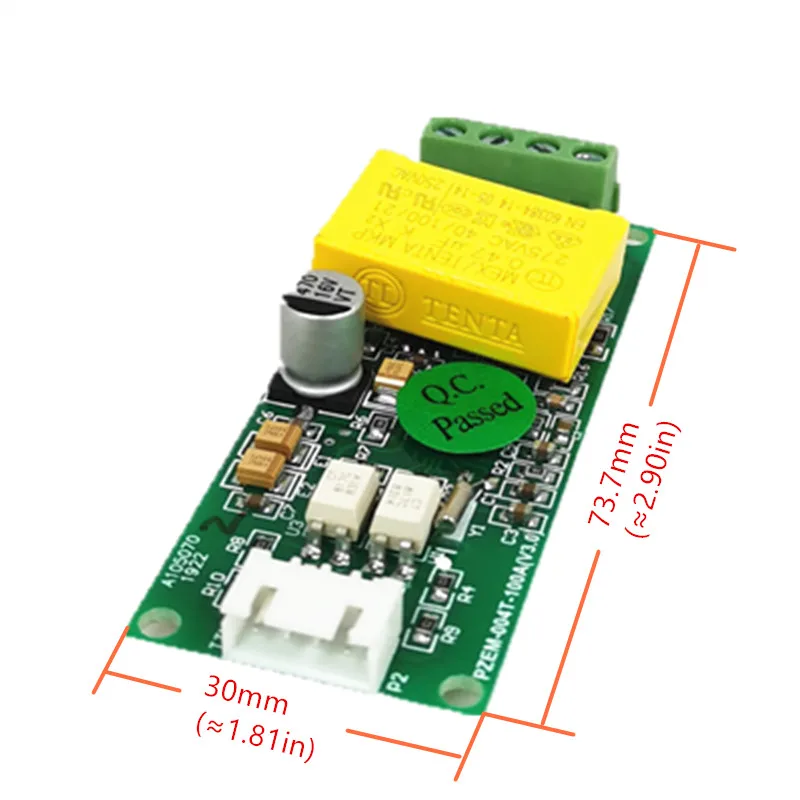

1. Новая версия имеет такой же размер и порт TTL, как и раньше

2. Программное обеспечение является новым, у нас есть английское программное обеспечение так же, как PZEM-014,016, протокол связи изменяется на Modbus-RTU, интерфейс дисплея изменен. Теперь он может проверить напряжение, ток, мощность, коэффициент мощности, частоту и энергию 6 параметров.

3. Новая версия имеет более высокую точность, более высокую скорость обновления и более стабильную связь, чем старая версия.

4. Новая версия увеличивает Набор для 0-10A

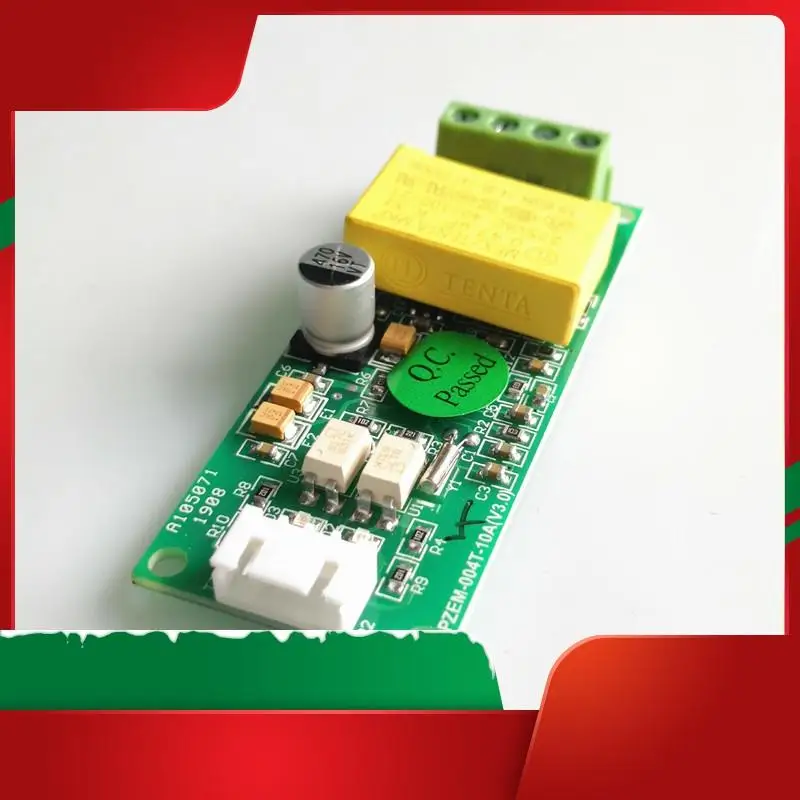

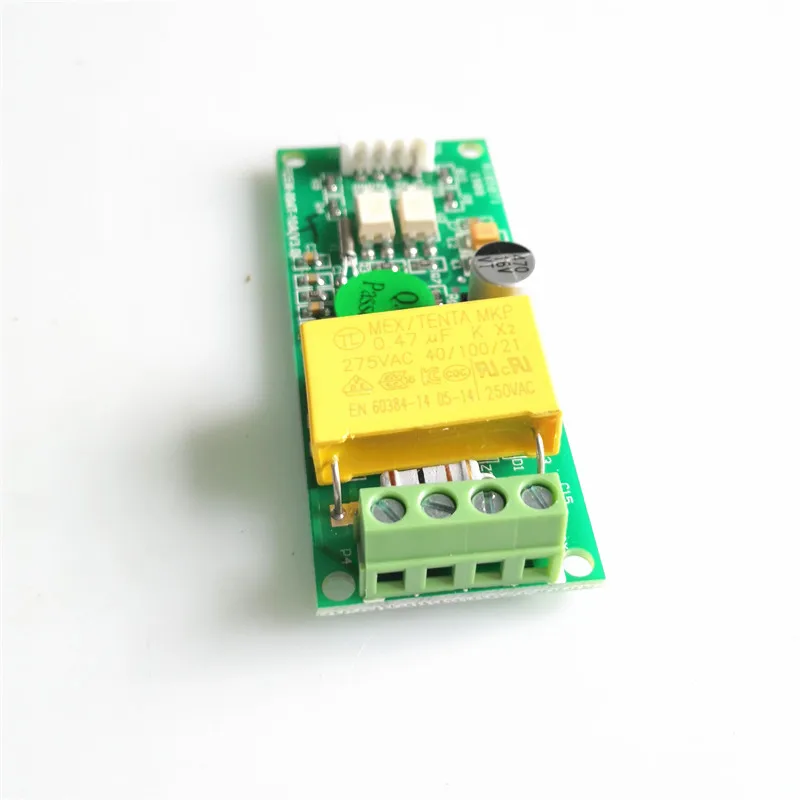

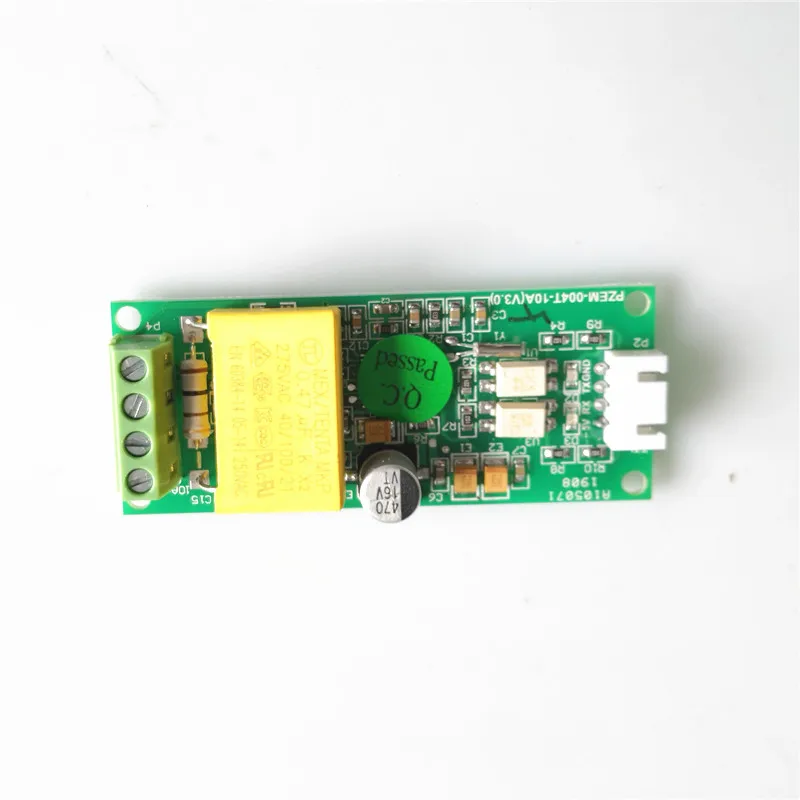

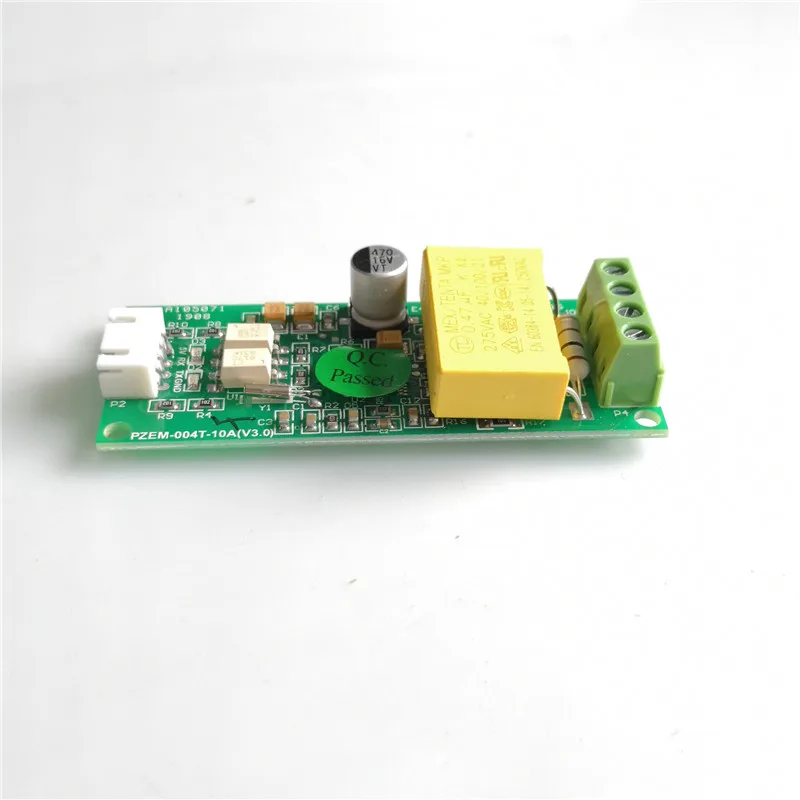

4. В настоящее время продукт по-прежнему голый PCB, но в будущем у нас будет хороший внешний чехол.

Теперь вы все еще можете использовать старую ссылку, чтобы отправить заказ, если есть какие-либо вопросы, свяжитесь со службой, чтобы получить дополнительную информацию.

1. Рабочее напряжение: 80 ~ 260VAC

2. Испытательное напряжение: 80 ~ 260VAC

3. Номинальная мощность: 10А/2200 Вт

4. Рабочая частота: 45-65 Гц

5. Точность измерения: 1,0 класс

Функция

1.1.1 Диапазон измерения: 80 ~ 260 в

1.1.2 Разрешение: 0,1 в

1.1.3 Точность измерения: 0.5%

1,2 ток

1.2.1 Диапазон измерения: 0 ~ 10A(PZEM-004T-10A); 0 ~ 100A(PZEM-004T-100A)

1.2.2 пусковое Измерение тока: 0.01A(PZEM-004T-10A); 0.02A(PZEM-004T-100A)

1.2.3 Разрешение: 0.001A

1.2.4 Точность измерения: 0.5%

1,3 активная мощность

1.3.1 Диапазон измерения: 0 ~ 2.3kW(PZEM-004T-10A); 0 ~ 23kW(PZEM-004T-100A)

1.3.2 мощность пускового измерения: 0,4 Вт

1.3.3 Разрешение: 0,1 Вт

1.3.4 Формат дисплея:

<1000 Вт, он отображает один десятичный, например: 999,9 Вт

≥ 1000 Вт, он отображает только целое число, например: 1000 Вт

1.3.5 Точность измерения: 0.5%

1,4 коэффициент мощности

1.4.1 Диапазон измерения: 0,00 ~ 1,00

1.4.2 Разрешение: 0,01

1.4.3 Точность измерения: 1%

1,5 частота

1.5.1 Диапазон измерения: 45 Гц ~ 65 Гц

1.5.2 Разрешение: 0,1 Гц

1.5.3 Точность измерения: 0.5%

1,6 активная энергия

1.6.1 Диапазон измерения: 0 ~ 9999.99kWh

1.6.2 Разрешение: 1Wh

1.6.3 Точность измерения: 0.5%

1.6.4 Формат дисплея:

<10kWh, дисплей блока Wh(1kWh = 1000Wh), например: 9999Wh

≥ 10 кВт · ч, блок дисплея составляет кВтч, например: 9999.99квт · ч

1.6.5 сброс энергии: Используйте программное обеспечение для сброса.

1,7 сигнал питания

Порог активной мощности может быть установлен, когда измеренная активная мощность превышает порог, она может сигнализировать

1,8 Коммуникационный интерфейс

Интерфейс RS485

Протокол физического слоя 1,1

Физический слой использует интерфейс связи UART to TTL

Скорость передачи данных составляет 9600, 8 бит данных, 1 стоп бит, нет четности

Протокол слоя приложения 1,2

Слой приложения использует протокол Modbus-RTU для связи. В настоящее время он поддерживает только функциональные коды, такие как 0x03 (чтение холдинга), 0x04 (чтение ввода регистра), 0x06 (запись одного регистра), 0x41 (калибровка), 0x42 (сброс энергии). И т. д.

0x41 код функции предназначен только для внутреннего использования (адрес может быть только в том случае, 0xF8), используется для заводскую калибровку и вернуться к заводским настройкам обслуживание случаев, после того, как код функции для того, чтобы увеличить 16-бит пароль, пароль по умолчанию 0x3721

Диапазон адресов slave 0x01 ~ 0xF7. Адрес 0x00 используется в качестве адреса трансляции, подчиненному не нужно отвечать мастеру. Адрес 0xF8 используется в качестве общего адреса, этот адрес может быть использован только в одноработоспособной среде и используется для калибровки и т. Д.

1,3 прочтите результат измерения

Командный формат мастера считывает результат измерения (всего 8 байт):

Рабочий адрес + 0x04 + зарегистрированный адрес высокий байт + зарегистрированный адрес низкий байт + количество регистров высокий байт + количество регистров низкий байт + проверка CRC высокий байт + проверка CRC низкий байт.

Командный формат ответа от подчиненного делится на два вида:

Правильный ответ: рабочий адрес + 0x04 + количество байт + зарегистрировать 1 Высокий байт данных + зарегистрировать 1 низкий байт данных +... + CRC проверка высокого байта + CRC проверка низкого байта

Ответ об ошибке: рабочий адрес + 0x84 + ненормальный код + CRC проверка высокого байта + CRC проверка низкого байта

Ненормальный код анализируется следующим образом (см. Ниже)

L 0x01, незаконная функция

L 0x02, незаконный адрес

L 0x03, незаконные данные

L 0x04, ошибка раба

Таблица результатов измерений приведена в следующей таблице

Зарегистрированный адрес

Описание

Разрешение

0x0000

Значение напряжения

1LSB соответствуют 0,1 V

0x0001

Значение тока низкое 16 бит

1LSB соответствует 0.001A

0x0002

Значение тока высокое 16 бит

0x0003

Низкое значение мощности 16 бит

1LSB соответствуют 0,1 W

0x0004

Мощность значение высокое 16 бит

0x0005

Низкое значение энергии 16 бит

1LSB соответствует 1Wh

0x0006

Высокая энергетическая ценность 16 бит

0x0007

Значение частоты

1LSB соответствуют 0,1 Гц

0x0008

Значение коэффициента мощности

1LSB соответствуют 0,01

0x0009

Состояние сигнализации

0xFFFF является сигналом тревоги, 0x0000не является сигналом тревоги

Например, мастер отправляет следующую команду (код проверки CRC заменяется на 0xHH и 0xLL, то же самое ниже)

0x01 + 0x04 + 0x00 + 0x00 + 0x00 + 0x0A + 0xHH + 0xLL

Указывает, что мастеру необходимо прочитать 10 регистров с подчиненным адресом 0x01 и исходный адрес регистра 0x0000

Правильный ответ от Ведомого является следующим образом:

0x01 + 0x04 + 0x14 + 0x08 + 0x98 + 0x03 + 0xE8 + 0x00 + 0x00 + 0x08 + 0x0x98 + 0x00 + 0x00 + 0x00 + 0x00 + 0x00 + 0x00 + 0x01 + 0xF4 + 0x00 + 0x64 + 0x00 + 0x00 + 0xHH + 0xLL

Приведенные выше данные

Напряжение l-0x0898, преобразуется в десятичное-2200, отображение-220,0 в

L ток 0x000003E8, преобразуется в десятичный 1000, дисплей 1.000A

Мощность l-0x00000898, преобразуется в десятичное-2200, дисплей-220,0 Вт

L энергия 0x00000000, преобразуется в десятичное значение 0, отображение 0Wh

L частота 0x01F4, преобразуется в десятичный 500, дисплей 50,0 Гц

L Мощность фактор 0x0064, преобразуется в десятичная система является 100, дисплей 1,00

Состояние будильника составляет 0x0000, означает, что сила тока ниже порогового значения мощности будильника

100% новый бренд высокого качества

1 X PZEM-004T (10A)ACВольтметр Амперметр
