5 в постоянного тока DIY наборы инфракрасный датчик сигнализации электронная

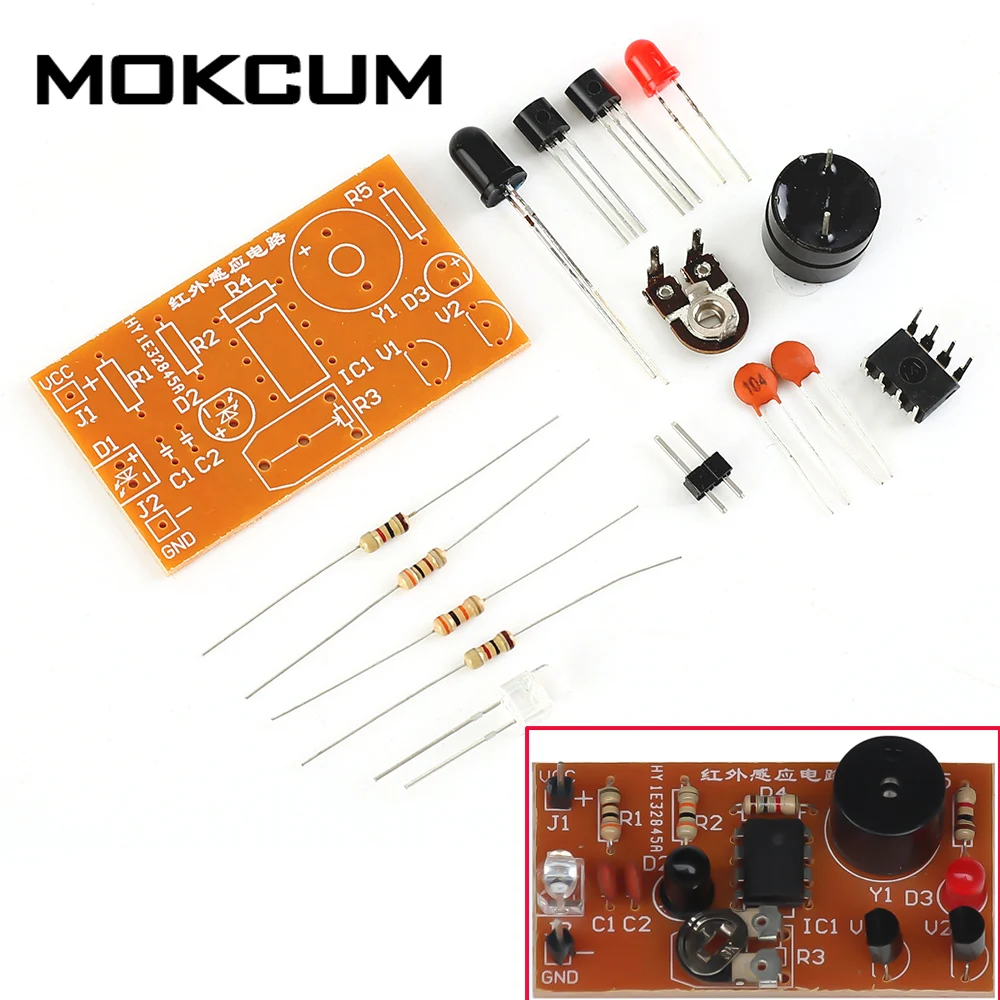

Описание:Эта схема может воплотить звуковой сигнал, когда рука находится близко к инфракрасной излучательной трубке и инфракрасной приемной трубке, светодиодный светильник включен, звук останавливается сразу после снятия руки, светодиодный светильник погаснет, и чувствительность очень высокая. Идея конструкции цепи исходит из жизненной ситуации, когда банк автоматически открывается и закрывает дверь. Когда люди входят в банк, дверь автоматически открывается, и дверь автоматически закрывается. Или кран из элитного ресторана, такого как KFC, когда рука помещается под кран, вода автоматически выпадает, и вода автоматически закрывается после выхода. Существует много жизненных сценариев в этом приложении цепи, которая является схемой, которую должны овладевать дизайнеры схем. Схема инфракрасного зондирования в основном используется для изучения принципа работы и метода использования инфракрасной передающей трубки и инфракрасной приемной трубки, И в то же время Возьмите практическое применение общего назначения операционного усилителя LM358 в качестве арифметического компаратора. После того, как цепь успешно произведена, она должна быть отлажена для достижения соответствующего эффекта. Только после понимания принципа работы схемы инфракрасного зондирования соответствующие параметры могут быть отлажены.
Параметр:Рабочее напряжение: 5 В постоянного тока
Характеристики:Оно обрабатывается 1,5 мм Высокое качество Электрический деревянная доска, пусковая площадка увеличивается, провод толще и компонента макет прекрасен. Он специально разработан для обучения, и он легко выдерживает повторные и повторные распайки, которые могут повысить эффективность использования и высокую производительность затрат.
Принцип:Блок питания 5 В подключен, инфракрасная эмиссионная трубка D1 включена, и инфракрасный светильник излучается (глаза невидимы). Если светильник не заблокирован вручную в это время, инфракрасная приемная трубка D2 не получает инфракрасный светильник, а инфракрасная приемная трубка D2 все еще находится в состоянии обратного отключения. Напряжение на отрицательной клемме при помощи инфракрасного излучения, собирательная трубка D2 все еще находится на высоком уровне и отправляется на 3 pin-код LM358.Напряжение pin 2 LM358 зависит от регулируемого резистора R3. До тех пор, пока регулируемый резистор R3 корректируется в зависимости от подходящее время (измерение напряжения пин 2 LM358 мультиметром составляет около 2,5 V), напряжение pin 3 LM358 может быть гарантировано больше, чем напряжение pin 2 LM358, в соответствии с принципом работы компаратора, Когда V + > V-, 1 pin LM358 будет выводить высокий уровень, и будет отправлен на базу PNP типа транзисторов V1 и V2 через ограничительный резистор тока R4. При отключении транзисторов V1, V2 звуковой сигнал Y1 не звучит, И светильник-светодиод D3 гаснет.Когда рука находится близко к инфракрасной излучательной трубке D1, инфракрасный светильник блокируется и отражается на инфракрасной приемной трубке D2, И инфракрасная приемная трубка D2 получает инфракрасный светильник и включается немедленно, так что напряжение отрицательного электрода инфракрасной приемной трубки D2 быстро падает. Отправьте его на 3 фута LM358.Напряжение pin 3 LM358 падает до уровня напряжения pin 2. В соответствии с принципом работы компаратора, когда V + < V-, штырь 1 LM358 выводит низкий уровень и отправляет его на транзистор типа PNP через ограничительный резистор тока R4. Базы V1 и V2 заставляют транзисторы V1 и V2 включать зуммер Y1 и светодиодный D3 для подсветки.Через вышеуказанную отладку, когда рука движется к верхней стороне инфракрасной передающей трубки D1 и инфракрасной приемной трубки D2, звуковой сигнал и светоизлучающий диод загорается. Когда рука оставляет инфракрасную передающую трубку D1 и инфракрасную приемную трубку D2, звуковой сигнал прекращает звучание, и светоизлучающий диод погаснет, что создает эффект чувствительности руки.
