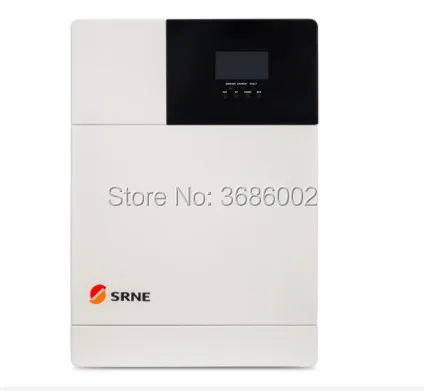

3000 Вт MPPT солнечный гибридный инвертор с 48VDC 60A MPPT Солнечное зарядное устройство контроллер + AC зарядное устройство DC48V к AC230V SR-HF4830S60

Серия HF представляет собой новый гибридный солнечный инвертор заряда все-в-одном, который интегрирует хранение солнечной энергии и означает хранение энергии зарядки и выход синусоидальной волны переменного тока. Благодаря контролю DSP и передовому алгоритму управления, он обладает высокой скоростью отклика, высокой надежностью и высоким промышленным стандартом. Четыре режима зарядки являются дополнительными, т. Е. Доступны только солнечные батареи, приоритет сети, приоритет солнечной энергии и гибридная зарядка сети и солнечной энергии; И два режима вывода, т. Е. Инвертора и сети, для удовлетворения различных требований к применению.

Модуль солнечной зарядки применяет новейшие оптимизированные MPPT технологии для быстрого отслеживания максимальной мощности PV Массива в любой среде и получения максимальной энергии солнечной панели в режиме реального времени.

Благодаря современному алгоритму управления AC-DC модуль зарядки реализует полностью цифровое напряжение и текущий двойной замкнутый цикл управления, с высокой точностью управления в небольшом объеме. Широкий диапазон входного напряжения переменного тока и полная защита от ввода/вывода предназначены для стабильной и надежной зарядки и защиты аккумулятора.

На основе полностью цифрового интеллектуального дизайна DC-AC модуль инвертора использует передовую технологию SPWM и выводит синусоидальную волну для преобразования постоянного тока в переменный ток. Идеально подходит для AC нагрузок, таких как бытовая техника, электроинструменты, промышленное оборудование и электронное аудио и видео оборудование. Продукт поставляется с сегментом ЖК-дисплея, который позволяет в режиме реального времени отображать рабочие данные и состояние системы. Всесторонняя электронная защита обеспечивает безопасность и стабильность всей системы.

Особенности:

1. Полное цифровое напряжение и ток двойной замкнутый цикл управления, передовые технологии SPWM, выход чистой синусоидальной волны.

2. Два режима вывода: обход сети и выход инвертора; Бесперебойный источник питания.

3. Доступно в 4 режимах зарядки: только солнечная, сетевая приоритетная, Солнечная приоритетная и электрическая и солнечная гибридная зарядка.

4. Передовые MPPT технологии с эффективностью 99.9%.

5. Разработан с ЖК-экраном и 3 светодиодный индикаторами для динамического отображения данных системы и рабочего состояния.

6. Переключатель включения/выключения для управления выходом переменного тока.

7. Режим энергосбережения позволяет уменьшить потери без нагрузки.

8. Интеллектуальный вентилятор с переменной скоростью для эффективного рассеивания тепла и продления срока службы системы.

9. Конструкция активации литиевой батареи, позволяющая получить доступ к свинцово-кислотной батарее и литиевой батарее.

10. Всесторонняя защита 360 ° с рядом функций защиты.

11. Полная защита, включая защиту от короткого замыкания, перенапряжения и защиты под напряжением, защиту от перегрузки, обратную защиту и т. д.

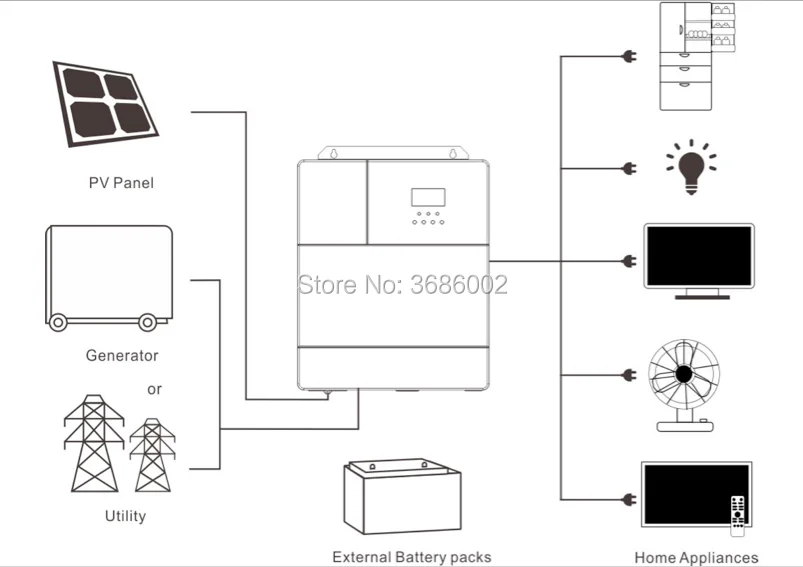

На рисунке ниже показан сценарий применения системы этого продукта. Полная система состоит из следующих частей:

1. Модуль PV: преобразует светильник в источник питания постоянного тока и заряжает аккумулятор через солнечный инвертор заряда «Все в одном» или непосредственно инвертирует в источник питания переменного тока, чтобы управлять нагрузкой.

2. Электропитание или генератор: подключен на входе переменного тока, для питания нагрузки во время зарядки аккумулятора. Если сеть или генератор не подключены, система также может работать нормально, и нагрузка питается от батареи и модуля PV.

3. Батарея: предоставляется для обеспечения нормального питания к нагрузкам системы, когда солнечная энергия недостаточна и сеть не подключена.

4. Домашняя нагрузка: позволяет подключать различные бытовые и офисные нагрузки, включая холодильники, лампы, телевизоры, вентиляторы и кондиционеры.

5. Все-в-одном солнечный инвертор заряда: блок преобразования энергии всей системы.

Конкретный метод проводки системы зависит от фактического сценария применения.

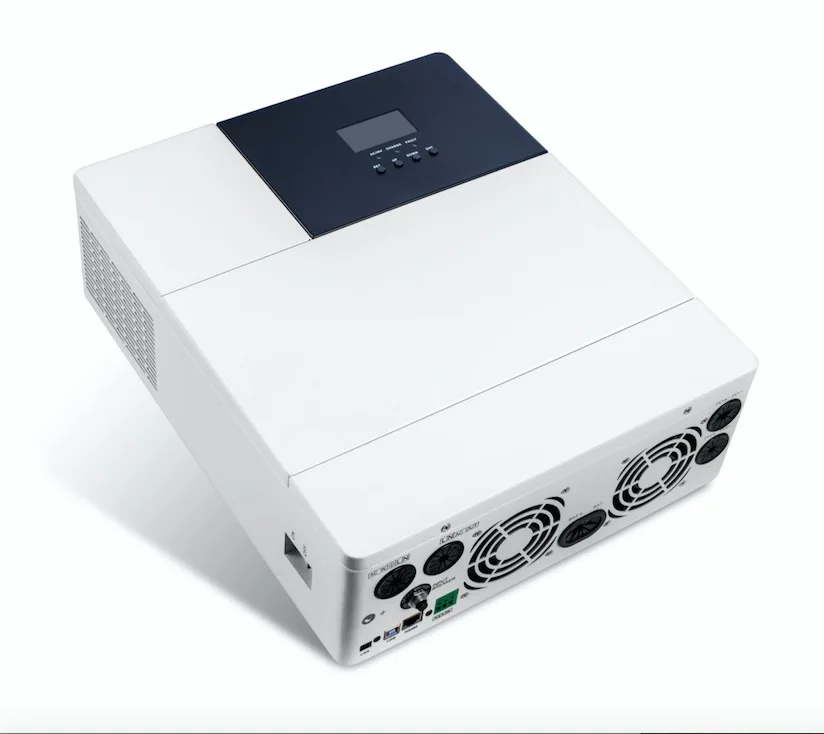

①

CAN порт связи

⑨

Порт PV1

②

Порт USB для связи

⑩

Входной порт переменного тока

③

RS485 порт связи

⑪

Выходной порт переменного тока

④

Порт сухого узла

⑫

Переключатель включения/выключения

⑤

Защита от перегрузки

⑬

Заземляющий винт с отверстием

⑥

Вентилятор охлаждения

Флуоресцентный

Сенсорная кнопка

⑦ Световой индикатор

Порт аккумулятора

Флуоресцентный

Индикатор

⑧

Порт PV2

Флуоресцентный

ЖК-экран
