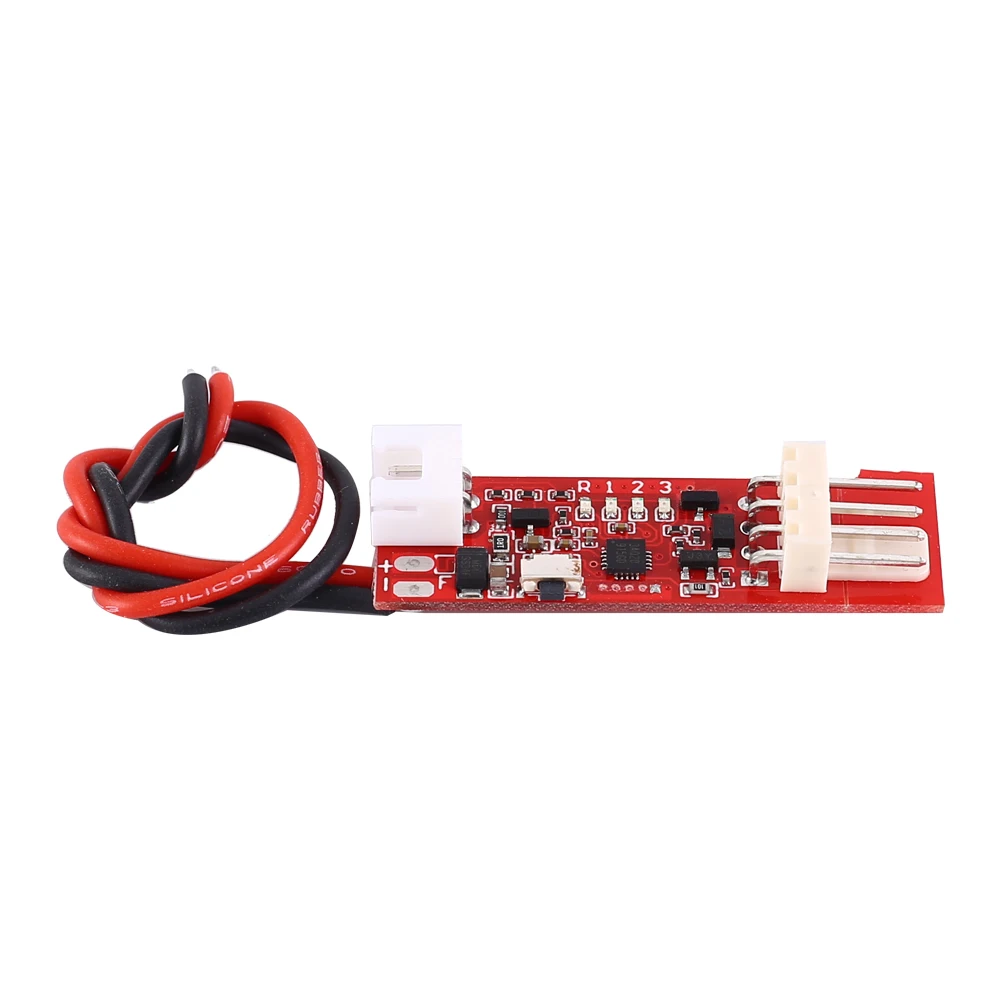

DC 12V PWM 4-проводной вентилятор регулятор температуры скорости для вентилятора

DC 12V PWM 4-проводной вентилятор регулятор температуры скорости для вентилятора

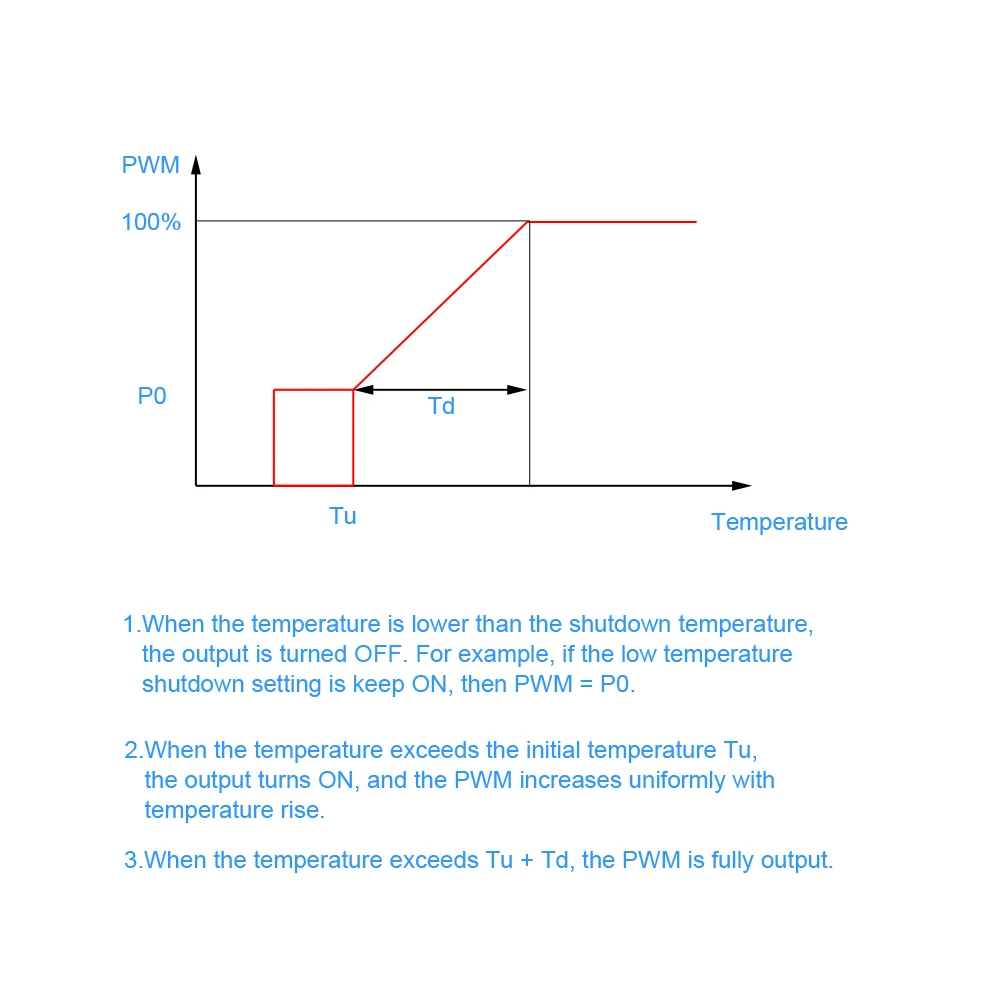

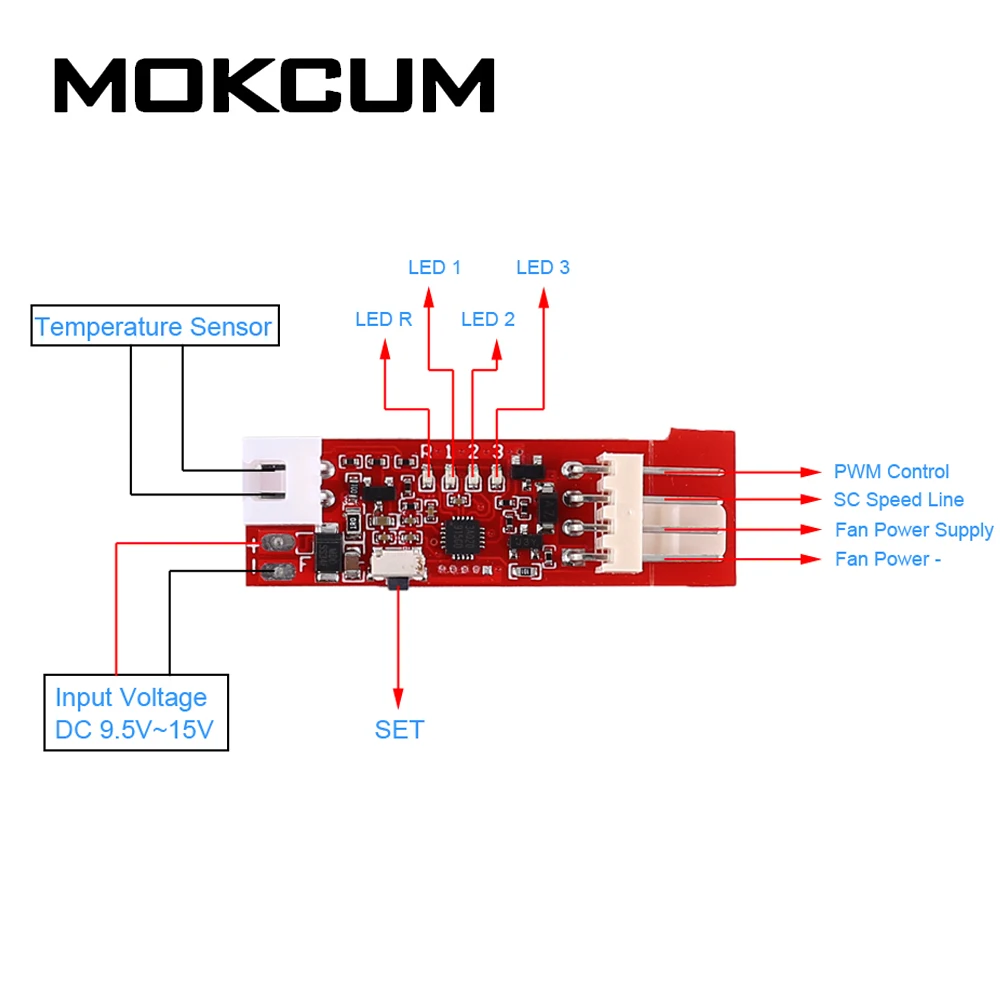

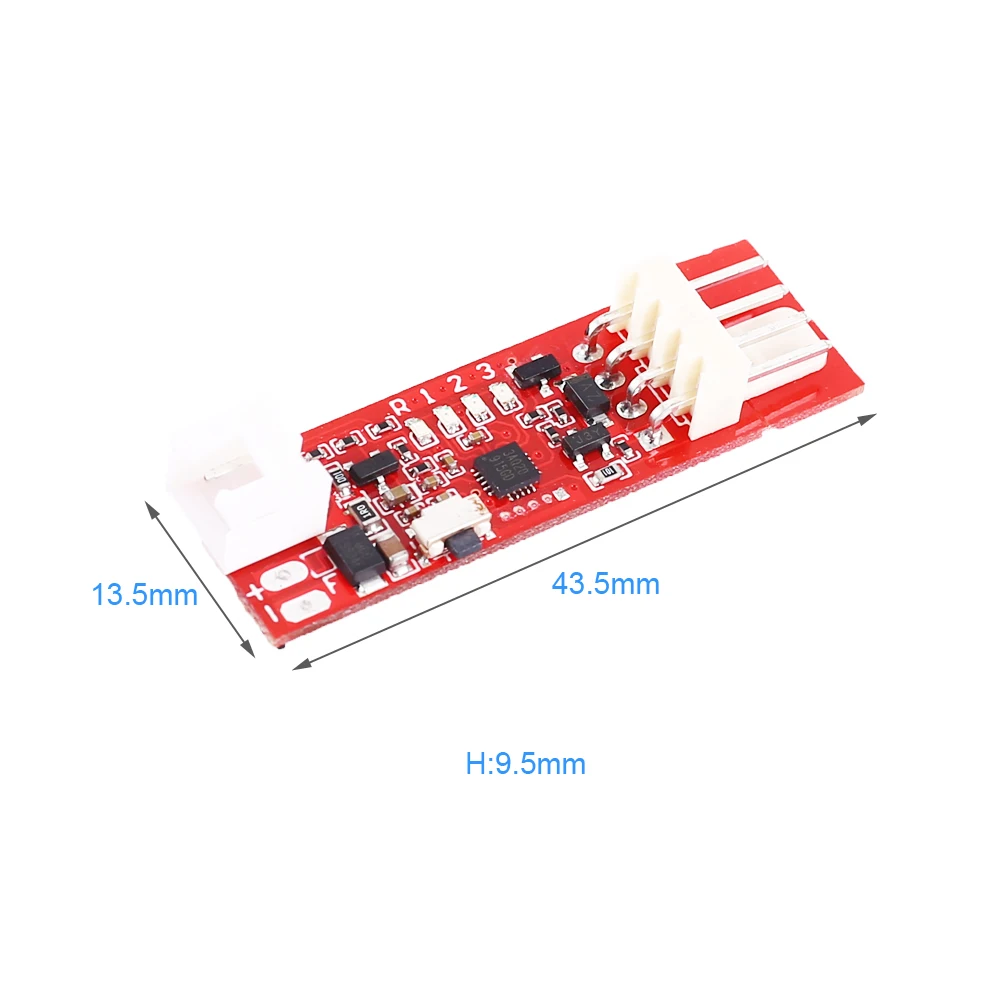

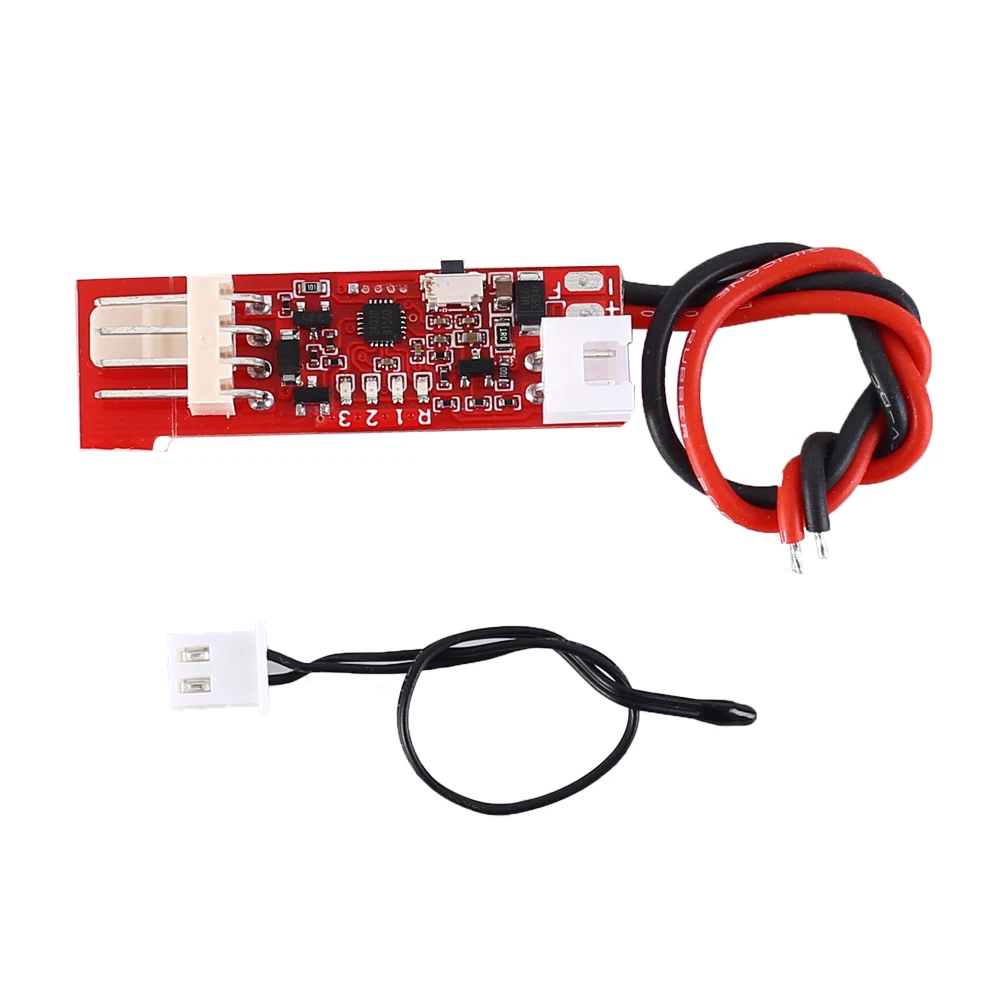

1. Описание: Это AC/DC 12V PWM 4-проводной потолочного вентилятора дистанционного управления контроллером. Он может контролировать скорость вращения вентилятора PWM сигналов. 2. Особенности: 1>. Маленький размер 2>. Контроль MCU 3>. Установить точно 4>. Поддержка автоматического сохранения 3. Параметры: 1>. Название продукта: DC 12V PWM 4-проводной вентилятор Температура контроллер 2>. Работа Напряжение ac/DC 9,5 V ~ 15В 3>. Контроль тока вентилятора: 1.2A (макс.) 4>. Ток потребления цепи: 20 мА (макс.) 5>. Режим сигнала ШИМ: 25 кГц 6>. Пиковое напряжение: 5 В 7>. Модель температурного зонда: маленький зонд с Черной головкой 8>. Сопротивление температуры зонда: 120 ℃ 9>. Рабочая температура:-10 ℃ ~ 60 ℃ 10>. Рабочая влажность: 5% ~ 95% относительной влажности 11>. Длина датчика: 10 см 12>. Размер: 43,5*13,5*9,5 мм 4. Примечание: 1>. Этот контроллер может управлять только 12V стандартный диагностический вывод 4 провода PWM fan. 2>. Он использует PWM сигнал для контроля скорости вентилятора. На фактическую скорость вентилятора влияет собственный дизайн вентилятора. 3>. Он не может регулировать скорость 2 провода или 3 провода обычного вентилятора. 4>. Этот контроллер участвует в управлении питанием. Цепь не может быть подключена к положительной и отрицательной полярности. Если она перевернута, положение предохранителя «F» печатной платы может быть сгорело. 5>. Ток вентилятора не может превышать 1,2 А. 6>. Контроллер не принимает участия в измерении скорости. 5. Индикатор продукта: 1>. Описание светодиодный: 1,1>. Светодиодный R (зеленый): запуск индикатора. Когда он находится на вентиляторе, включается. 1,2>. Светодиодный индикатор 1/2/3 (красный): индикатор настройки параметров. Он будет включать светильник или мигать в комбинации. 6. Настройка PWM(P0): 1>. Режим работы 1: светодиодный R и светодиодный 2 включены. Светодиодный 2 и светодиодный 3 выключены. Каждый раз, когда вы нажимаете кнопку SET, сигнал PWM увеличивается на 5%. На самом высоком уровне, светодиодный R, светодиодный 2, светодиодный 3 включен. 2>. Режим работы 2: светодиодный индикатор 2 включен. Каждый раз, когда вы дважды нажимаете кнопку SET, сигнал PWM уменьшается на 5%. Самый низкий, светодиодный R, светодиодный 1, светодиодный 2. 3>. Через 20 секунд светодиодный индикатор 2 продолжает работать, модуль сохраняет установленное значение, выходит из демонстрационного состояния и возвращается в рабочий режим. 7. Установить диапазон температур: 1>. Светодиодный индикатор 2 включен, нажмите кнопку SET в течение 3 секунд, чтобы начать устанавливать начальное значение температуры. 2>. Настройка Температуры Tu: 2,1>. Светодиодный индикатор медленно мигает. 2,2>. Нажмите кнопку SET, чтобы увеличить исходную температуру. 2,3>. Дважды нажмите кнопку SET, чтобы уменьшить начальное значение температуры. 2,4>. Нажмите кнопку SET, чтобы начать устанавливать значение температурного диапазона Td. 3>. Установите значение диапазона температур Td: 3,1>. Этот светодиодный индикатор быстро мигает. 3,2>. Нажмите кнопку SET, чтобы увеличить исходную температуру. 3,3>. Дважды нажмите кнопку SET, чтобы уменьшить начальное значение температуры. 3,4>. Нажмите кнопку SET, чтобы сохранить параметры настройки и вернуться в режим работы. 8. Настройки функции: 1>. Нажмите и удерживайте кнопку SET до тех пор, пока светодиодный 1/2/3 находится на, затем нажмите кнопку SET снова, чтобы начать Настройка режим вывода. 2>. Светодиодный индикатор 1 для указания нормально открытого выхода. 3>. Светодиодный индикатор 2, указывающий, что Исходная температура снижена на 2 ℃. 4>. Светодиодный индикатор 3, указывающий, что Исходная температура снизилась на 5 ℃. 5>. Нажмите и удерживайте кнопку SET до тех пор, пока светодиодный 1/2/3, отпустите кнопку SET, и затем нажмите кнопку SET, чтобы начать настройки сигнала режим. 6>.LED1 для указания вперед вращения. 7>.LED2 для указания обратного вращения. 8>.LED3 ON, чтобы указать 80% обратного вращения. 9>. Нажмите кнопку SET, чтобы сохранить параметры настройки и вернуться в режим работы. 9. Инструкции по настройке режима сигнала: 1>. Передний режим: используется для обычных вентиляторов, ШИМ меняется в прямом направлении, и полное выходное значение составляет 100. 2>. Обратный режим: используется для обычных анти-последовательных вентиляторов, PWM обратное изменение, полный выход 0. 3>. Режим обратного хода 80%: для специального вентилятора с защитой от последовательности, обратного изменения, полный выход составляет 20. 4>. Модуль диапазон рабочего напряжения: DC 9,5 V ~ 15В 10>. Аномальная индикация состояния: 1>.LED1 быстро мигает, когда нет выхода: напряжение источника питания слишком низкое. 2>.LED2 мигает быстро, когда нет выхода: напряжение источника питания слишком высокое. 11. Посылка: 1>.1 шт. ШИМ 4 провода вентилятор Температура контроллер 2>.1 шт. датчик температуры
