Высокоточный цифровой двухканальный генератор сигналов DDS произвольных

Высокоточный цифровой двухканальный генератор сигналов DDS произвольных

Двухканальный функциональный генератор сигналов из этой серии-многофункциональный генератор сигналов с высокой точностью и высокой производительностью. Он принимает Большие весы интегральных схем FPGA, высокоскоростной микропроцессор MCU и с высокой точностью осциллятора в качестве базы во внутренней цепи, что делает сигналы более стабильными. Процесс SMT может значительно улучшить защиту от помех и срок службы инструмента. Он имеет полностью независимый двухканальный DDS сигнал и TTL уровень выхода, может генерировать сигналы синуса/треугольника/квадрата/пилообразной/импульсной волны, белого шума и т. Д. Этот инструмент отлично сочетается с высокой эксплуатацией, отличными техническими параметрами и множеством функций в генерации сигнала, сканировании формы волны, измерительных параметрах и использовании. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

Особенности:
Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2.
Способность воспроизводить шаблоны пользовательской формы волны.
Используйте мягкие силиконовые клавиши вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации.
Использование технологии прямого цифрового синтеза DDS для создания точного, стабильного и низкого выходного сигнала искажений.
Макс. Выходная частота (Синусоидальная волна) до 15 МГц/30 МГц/40 МГц/60 МГц (опционально), частота дискретизации 200MSa/s и вертикальное разрешение 14 бит.
Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая разница в фазе.
Отличное улучшение производительности квадратных волн, диапазон квадратных частот до 25 МГц без искажений.
60 групп функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит.
Высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц.
Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp.
Рабочий цикл каждого канала может регулироваться независимо, Регулируемое разрешение составляет 0.1%.
Функция развертки: Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки; Направленность вперед, назад и круглого хода.
С импульсными поездами функция всплеска выходного сигнала: Позвольте выходу блока 1 ~ 1048575 произвольных импульсных поездов.
Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.
-9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V.
С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.
Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время.
Функция счетчика: с режимами соединения постоянного и переменного тока.
Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента.
Функция связи: ПК может использоваться для управления прибором.
С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с в условиях короткого замыкания.

Технические характеристики:
Материал: АБС-пластик
Цвет: белый
Частота параметры:
Диапазон синусоидальной волны: 0 Гц ~ 15 МГц, 0 Гц ~ 30 МГц, 0 Гц ~ 40 МГц, 0 Гц ~ 60 МГц (опционально)
Диапазон квадратных волн/диапазон треугольных волн:
0 Гц ~ 15 МГц: 0 Гц ~ 15 МГц
0 Гц ~ 30 МГц: 0 Гц ~ 25 МГц
0 Гц ~ 40 МГц: 0 Гц ~ 25 МГц
0 Гц ~ 60 МГц: 0 Гц ~ 25 МГц
Диапазон импульсных волн/диапазон произвольных волн/TTL цифровая сигнальная волна:
0 Гц ~ 15 МГц: 0 Гц ~ 6 МГц
0 Гц ~ 30 МГц: 0 Гц ~ 6 МГц
0 Гц ~ 40 МГц: 0 Гц ~ 6 МГц
0 Гц ~ 60 МГц: 0 Гц ~ 6 МГц
Время подъема квадратной волны:
0 Гц ~ 15 МГц: ≤ 25 нс
0 Гц ~ 30 МГц: ≤ 20 нс
0 Гц ~ 40 МГц: ≤ 20 нс
0 Гц ~ 60 МГц: ≤ 10 нс
Диапазон регулировки ширины импульса:
0 Гц ~ 15 МГц: 100nS - 4000S
0 Гц ~ 30 МГц: 50nS - 4000S
0 Гц ~ 40 МГц: 40nS - 4000S
0 Гц ~ 60 МГц: 25nS - 4000S
Мин. Частота Разрешение: 0,01 & micro; Гц (0,00000001 Гц)
Точность частоты: +/-20ppm
Стабильность частоты: +/-1ppm/3H
Параметры формы волны:
Типы сигналов: синус/треугольник/квадрат/пульс (регулируемый Рабочий цикл)/Частичная синусоида/CMOS/уровень постоянного тока/полуволна/полная волна/Pos-лестница/Neg-лестница/шум/геометрической подъем/экспоненциальная осень/тон/Sinc Pulse/Lorentz Pulse, И 60 видов пользовательских сигналов
Длина волны: 2048 точек
Сигналов Частота дискретизации:
0 Гц ~ 15 МГц: 200MSA/s
0 Гц ~ 30 МГц: 200MSA/s
0 Гц ~ 40 МГц: 200MSA/s
0 Гц ~ 60 МГц: 266MSa/s
Разрешение волны: 14 бит
Синусоидальной волны:
Гармоническое подавление: ≥ 45dBc(<1 МГц); ≥ 40dBc(1 МГц ~ 20 МГц)
Общее гармоническое искажение: <0.8%(20 Гц ~ 20 кГц, 0dBm)
Прямоугольная и импульсная волна:
Overshoot (квадрат): ≤ 5%
Диапазон рабочего цикла (пульс): 0.1% ~ 99.9%
Пилообразный сигнал: линейность: ≥ 98% (0,01 Гц ~ 10 кГц)
Выход paramaters:
Амплитуда диапазон:
0 Гц ~ 15 МГц: частота ≤ 10 МГц 0Vpp ~ 20Vpp
0 Гц ~ 30 МГц: 10 МГц <частота ≤ 30 МГц 0Vpp ~ 10Vpp
0 Гц ~ 40 МГц:-
0 Гц ~ 60 МГц: Частота> 30 МГц 0Vpp ~ 5Vpp
Амплитуда Разрешение: 1mV
Амплитудная стабильность: +/-0.5%/5 ч
Амплитудная Плоскостность: +/-5%(<10 МГц); +/-10%(>10 МГц)
Выходного сигнала:
Выходное сопротивление: 50 Ом +/-10% (Типичный)
Защита: все выходы сигнала могут работать в течение 60 с при нагрузке короткого замыкания.
DC офсетной печати:
Офсетная печать диапазон:
0 Гц ~ 15 МГц: амплитуда выходного сигнала> 2V-9,99 V ~ 9,99 V
0 Гц ~ 30 МГц: 0,2 V <выход amplitude≤ 2V-2,5 V ~ 2,5 V
0 Гц ~ 40 МГц:-
0 Гц ~ 60 МГц: 0 <Выход amplitude≤ 0,2 V-0,25 V ~ 0,25 V
Офсетная печать Разрешение: 0,01 V
Фазы параметры:
Диапазон фаз: 0 ~ 359,9 °
Фазы Разрешение: 0,1 °
TTL/COMS выход:
Низкий уровень по уровню поверхности: <0,3 V
Высокий уровень: 1V ~ 10V
Повышение уровня/время падения: ≤ 20 нс
Внешние размеры:
Частотометра:
Частотный диапазон: 1 Гц ~ 100 МГц
Точность: время ворот непрерывно регулируется между 0,01 s ~ 10s
Пяточная часть:
Диапазон подсчета: 0 ~ 4294967295
Режим соединения: 2 вида режимов соединения: DC и AC
Режим подсчета: ручная работа
Диапазон напряжения входного сигнала: 2Vpp ~ 20Vpp
Измерение ширины импульса: 0,01ns разрешение, Макс. 20s время измерения
Измерение периода: 0,01 НС разрешение, 20s Макс. Время измерения
Функция развертки:
Канал развертки: CH1 или CH2
Тип развертки: Линейная развертка, бревенчатая развертка
Время подметания: 0,1 s-999,9 s
Диапазон установки: произвольно установить между точкой запуска и точкой остановки
Направление развертки: вперед, назад и круглый
Общие параметры:
Дисплей: Тип дисплея: 2,4 "TFT цветной ЖК-дисплей
Хранение и загрузка:
Количество: 100 групп
Расположение: от 00 до 99 (по умолчанию извлечение данных 00 в состоянии загрузки)
Произвольная волна: количество: от 1 до 60, всего 60 групп (по умолчанию 15 групп в состоянии загрузки)
Интерфейс:
Тип интерфейса: последовательный интерфейс USB
Интерфейс расширения: последовательный интерфейс режима уровня TTL, удобный для вторичного развития
Скорость связи: Стандартный 115200bps
Протокол связи: Использование командной строки, соглашение
Мощность питания: Диапазон напряжения: DC5V ± 0,5 V
Условия окружающей среды: температура: 0 ℃ ~ 40 ℃; Влажность: <80%
Размер изделия: 195*175*70 мм/7,67*6,9*2,75 дюймов
Вес изделия: 542 г/1,2 фунта
Размер посылка: 240*210*95 мм/9,45*8,3*3,74 дюймов
Посылка Вес: 986g / 2.2lb

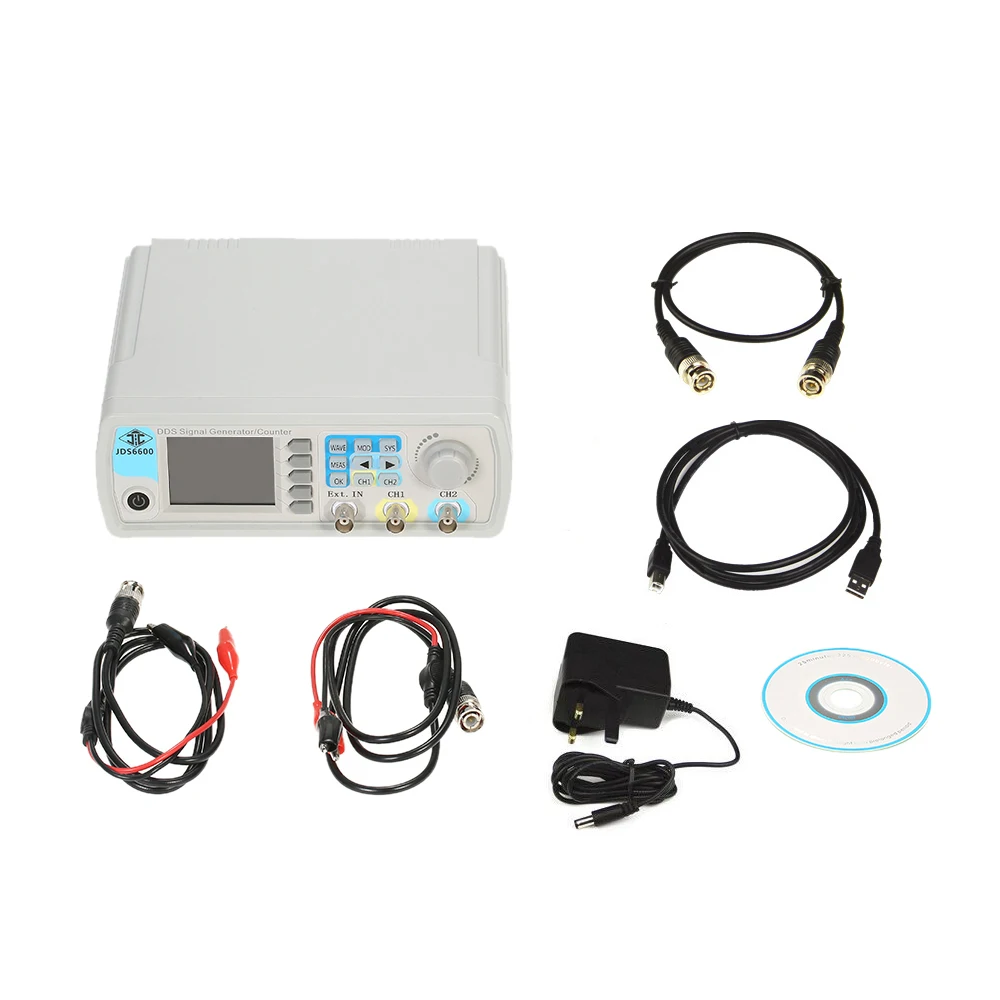

Упаковочный лист:
1 * генератор источника сигнала
1 * USB кабель
1 * CD-плеер
1 * Мощность адаптер
2 * BNC зажимы кабель
1 * BNC-BNC кабель
1 * Руководство пользователя
